產品概述
GHTR8320變壓器變比測試儀是一款創新型產品，克服了傳統變比電橋測試的缺點，屏幕采用了大屏幕高分辨率液晶顯示屏，顯示信息豐富，方便現場使用。產品主要應用于變壓器的變比組別測試，PT、CT的變比極性測試，測試速度快、準確度高。
性能特點
1. 220V交流供電，全三相正弦逆變電源輸出，輸出電壓自動調節，具有軟啟、軟停功能，測試速度快、精度高。2. 具有盲測功能，即在不知道高低壓聯結方式時進行變比、組別測試。
3. 在常規變壓器、Z型變壓器、PT試品測試的基礎上增加了CT變比極性測試功能，應用領域更廣。
4. 量程寬、精度高，變比測量范圍可達10000，且最高值10000時測試精度保證0.3%。
5. 具有反接保護、輸出短路保護等完善的保護功能。
6. 5.6寸超大工業級高亮度彩色液晶屏，在強陽光下顯示依然清晰可見。
7. 配備熱敏打印機，便于數據打印。
8. 具有本機存儲和優盤存儲，方便數據保存。

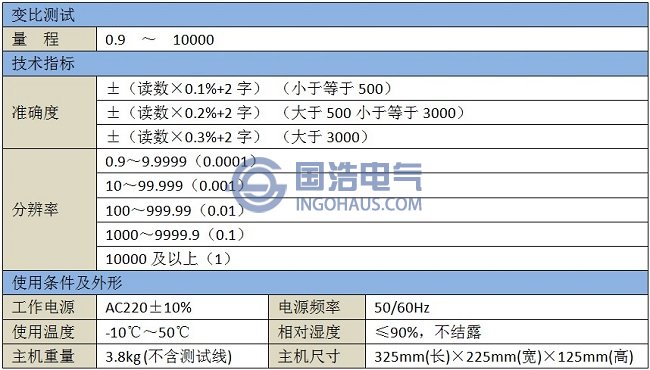

技術參數

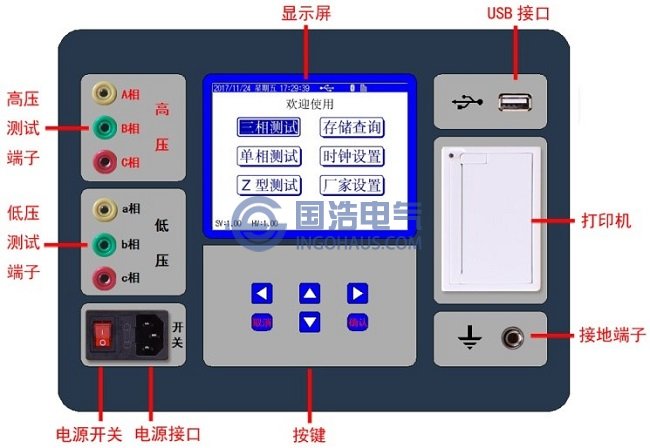

外觀介紹
1. 高壓測試端：黃、綠、紅3色接線座，分別對應A、B、C三相，和紅色測試線帶彈棒側對應連接，測試線另一端有黃、綠、紅3色測試鉗，對應接被測變壓器高壓側的A、B、C三相；單相測試時接黃、綠測試線。
2. 低壓測試端：黃、綠、紅3色接線座，分別對應a、b、c三相，和黑色測試線帶彈棒側對應連接，測試線另一端有黃、綠、紅3色測試鉗，對應接被測變壓器低壓側的a、b、c三相；單相測試時接黃、綠測試線。
3. 顯示屏：5.6寸超大工業級高亮度彩色液晶屏，顯示操作菜單和測試結果。
4. 按鍵：操作儀器用； “↑↓”為“上下”鍵，選擇移動或修改數據；“← →”為“左右”鍵，選擇移動或修改數據；“確認”鍵，確認當前操作；“取消”鍵，放棄當前操作。
5. 電源開關：整機電源開關，開機時撥到“―”位置，關機時撥到“○”位置。
6. 電源接口：AC220V電源接口。保險管座與電源接口一體，保險管規格為250V/2A，尺寸20mm×φ5mm，應使用相同規格的保險管。
7. 接地端子：儀器必須可靠接地?，F(xiàn)場接地點可能有油漆或銹蝕，必須清除干凈。
8. 打印機：打印測試結果。
9. USB接口：外接優盤用，用來存儲測試數據，請使用FAT或FAT32格式的優盤；在存儲過程中，嚴禁撥出優盤。

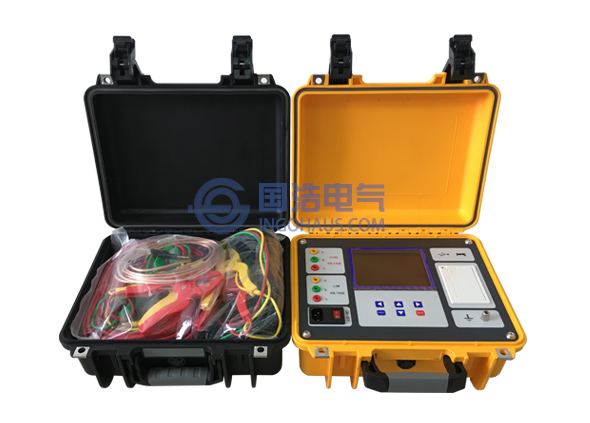

標準配置
| 變壓器變比測試儀主機 | 1臺 |
| 測試線（紅、黑各一組） | 1套 |
| 三芯電源線 | 1條 |
| 用戶手冊 | 1份 |
| 出廠測試報告 | 1份 |
| 合格證/保修卡 | 1份 |
注意：產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知，請購買前與銷售人員進行確認。TEL：0514-82881249
