產品概述
介損測量是絕緣試驗中很基本的方法，可以有效地發現電器設備絕緣的整體受潮劣化變質，以及局部缺陷等。在電工制造、電氣設備安裝、交接和預防性試驗中都廣泛應用。變壓器、互感器、電抗器、電容器以及套管、避雷器等介損的測量是衡量其絕緣性能的最基本方法。GHJS8300變頻抗干擾介質損耗測試儀突破了傳統的電橋測量方式，采用變頻電源技術，利用單片機、和現代化電子技術進行自動頻率變換、模/數轉換和數據運算；達到抗干擾能力強、測試速度快、精度高、全自動數字化、操作簡便；電源采用大功率開關電源，輸出45Hz和55Hz純正弦波，自動加壓，可提供最高10千伏的電壓；自動濾除50Hz干擾，適用于變電站等電磁干擾大的現場測試。廣泛適用于電力行業中變壓器、互感器、套管、電容器、避雷器等設備的介損測量。
功能特點
1. 儀器采用傅立葉變換數字濾波技術，測量電容、介質損耗及其它參數。測試結果精度高，便于實現自動化測量。
2. 儀器采用了變頻技術來消除現場50Hz工頻干擾，即使在強電磁干擾的環境下也能測得可靠的數據。
3. 使用全觸摸超大液晶顯示器，操作簡單。全觸摸液晶顯示屏，超大全圖形操作界面，每過程都非常清晰明了，操作人員不需要額外的專業培訓就能使用。輕輕觸摸就能完成整個過程的測量。
4. 存儲數據：內部配備有日歷芯片和大容量存儲器，能將檢測結果隨時保存，隨時可以查看歷史記錄，并可以打印輸出。當前時間和存儲時間都能隨時顯示和打印。
5. 科學先進的數據管理：儀器數據可以通過U盤導出，可在任意一臺PC機上通過專用軟件，查看和管理數據。
6. 儀器操作簡便，測量過程由微處理器控制，只要選擇好合適的測量方式，數據的測量就可在微處理器控制下自動完成。
7. 一體化機型，內附標準電容和高壓電源，便于現場測試，減少現場接線。
8. 儀器測量準確度高，可滿足油介損測量要求，因此只需配備標準油杯，和專用測試線即可實現油介損測量。
9. 具有反接線低壓屏蔽功能，在220kV CVT 母線接地情況下，對C11 可進行不拆線10kV反接線介損測量。
10. 能夠識別外接高壓電源頻率40Hz~70Hz，允許用工頻電源或串連諧振電源做大容量高電壓介損試驗。
11. 具有CVT測試功能，可實現CVT的自激法測試，可設置高壓電壓/電流、低壓電壓/電流4個保護限制，確保人身、設備安全。
12. 測試CVT時候，不僅能夠自動測試C1和C2的電容值和介損值，而且能夠測試CVT設備的總電容和介損值。
13. 具有CVT變比測量功能?？蓽y量CVT變比、極性和相位誤差。
14. 具有四通道同時測量功能，方便測試變壓器三相和中性點套管。
16. 自帶熱敏打印機可打印輸出，帶日歷時鐘,方便用戶出測試報告, 帶有U盤輸出。
17. 帶計算機接口。一臺計算機可控制32臺儀器，可集成到綜合高壓試驗車上,實現測量、數據處理和報表輸出。
18. 接地保護功能，當儀器不接地線或接地不良時，儀器不進入正常程序，不輸出高壓。過流保護功能，在試品短路或擊穿時儀器不受損壞。
19. 觸電保護功能，當儀器操作人員不小心觸電時候，儀器會立即切斷高壓，保障試驗人員的安全。
技術參數
1. 準確度：Cx: ±（讀數×1%+1pF）
tgδ: ±（讀數×1%+0.00040）
2. 抗干擾指標：變頻抗干擾，在200%干擾下仍能達到上述準確度
3. 電容量范圍：內施高壓： 3pF～60000pF/10kV 60pF～1μF/0.5kV
外施高壓：3pF～1.5μF/10kV 60pF～30μF/0.5kV
分辨率： 最高0.001pF，4位有效數字
4. tgδ范圍：不限，分辨率0.001%，電容、電感、電阻三種試品自動識別。
5. 試驗電流范圍：10μA～5A
6. 內施高壓： 設定電壓范圍：0.5～10kV(可定制12kV)
最大輸出電流：200mA
升降壓方式：電壓隨意設置。比如5123V。
試驗頻率：40-70Hz單頻隨意設置。比如48.7Hz
50±0.1Hz到50±10Hz自動雙變頻隨意設置。
60±0.1Hz到60±10Hz自動雙變頻隨意設置。
頻率精度：±0.01Hz
7. 外施高壓：正接線時最大試驗電流5A，工頻或變頻40-70Hz
反接線時最大試驗電流10kV/5A，工頻或變頻40-70Hz
8. CVT自激法低壓輸出：輸出電壓3～50V，輸出電流3～30A
9. CVT變比測量：
變比測量精度：±讀數×1% 變比測量范圍：10～99999
相位測量精度：±0.1° 相位測量范圍：0～359.9°
10. 測量時間：約40s，與測量方式有關
11. 輸入電源：180V～270VAC，50Hz±1%，市電或發電機供電
12. 計算機接口：標準RS232接口
13. 打印機：煒煌A7熱敏微型打印機
14. 環境溫度：-10℃～50℃
15. 相對濕度：<90%
16. 外形尺寸：460×360×350mm
17. 儀器重量：28kg

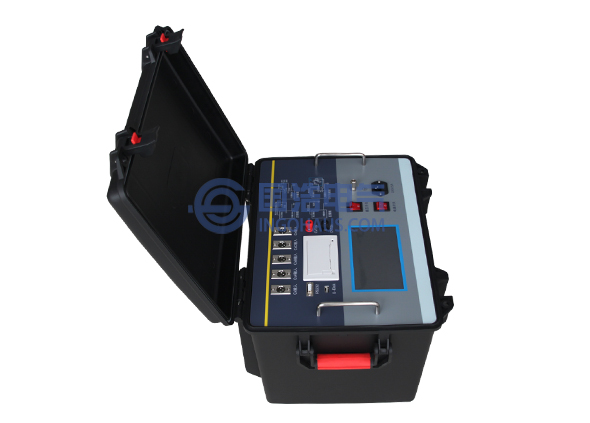

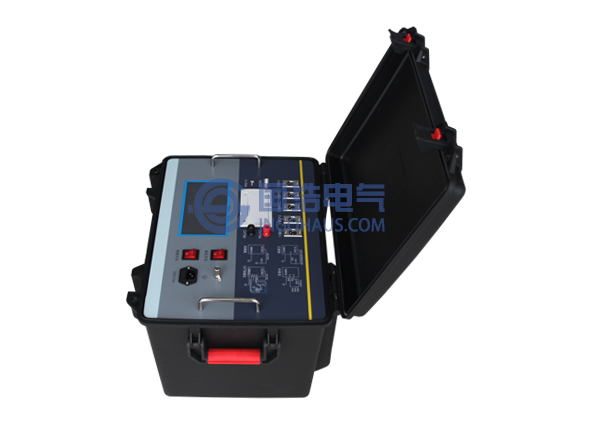

產品實拍
GHJS8300變頻抗干擾介質損耗測試儀
標準配置
| 主機 | 一臺 |
| 高壓電纜 | 一條 |
| 低壓電纜 | 兩條 |
| 電源線 | 一條 |
| 地線 | 一條 |
| CVT線 | 兩條 |
| 5A保險管(內置) | 兩只 |
| 打印紙 | 一卷 |
| 說明書 | 一本 |
| 出廠試驗報告 | 一份 |
| 合格證/保修卡 | 一份 |
選型對比
| 型號 | 功能特點 |
| GHJS8000 | 正接法；反接法，無CVT測量 |
| GHJS8100 | 正接法；反接法，彩屏 觸摸屏；有CVT測量 |
| GHJS8200 | 正接法；反接法；彩屏 觸摸屏；有CVT測量；帶有CVT變比 |
| GHJS8300 | 正接法；反接法；四通道介損；彩屏 觸摸屏；有CVT測量；帶有CVT變比 |
