產品概述

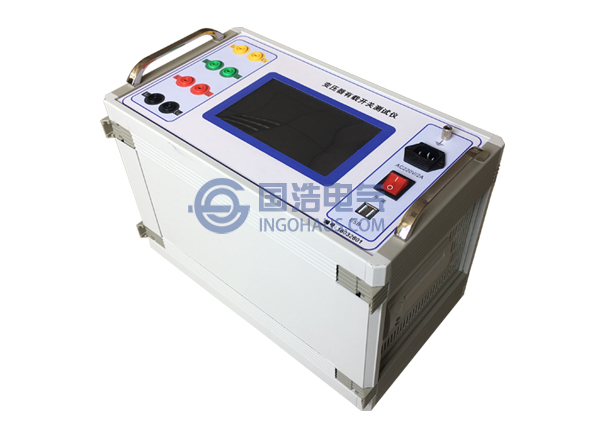

GHBY8820變壓器有載開關測試儀是根據中華人民共和國電力行業標準之高電壓測試設備，通用技術條件DL/T846、8-2004設計，可以滿足《電力設備交接和預防性試驗規程》中，要求檢查有載分接開關的動作順序，測量切換時間等要求。可實現對有載分接開關的過渡時間、過渡波形、過渡電阻、三相同期性等參數的精確測量，是測試有載分接開關的理想設備。
性能特點
1. 測試Y0，Y，△型變壓器，阻值不用換算直接顯示；
2. 數據分析人性化，可以自動的找出波形中間的故障，并做記號；
3. 波形的顯示是根據采樣回的數據自動調整阻值和時間的幅度；
4. △型變壓器可以顯示三相同期性;
5. 可以帶繞組或不帶繞組進行測試；
6. 四端接線方式，提供高精度電阻測量,且無需導線補償；
7. 在測試中間可以連續測試，節省變壓器停電的時間；
8. 儀器可以生存word報告，方便數據的管理和查詢；
9. 儀器由小型的計算機控制，外配800×480彩色液晶觸摸屏,高速打印機，支持外掛鼠標，操作方便；
10. 有載分接開關測試儀內部可以自動保存1000組數據，也可以外接U盤保存。
技術參數
1. 三相恒流源充電，充電電流：3A/1A檔； 0.6A/0.2A檔
2. 端口最大電壓：24V
3. 過渡電阻最大量程：100Ω
4. 過渡電阻測量范圍：1A檔：0.4Ω～20Ω 0.2A檔：10Ω～100Ω
5. 波形記錄時間長度：300ms
6. 采樣速率：30k
7. 時間分辨率：0.1ms
8. 電阻分辨率：0.1Ω
9. 準確度：過渡電阻：±5%讀數±0.1Ω 過渡時間：±0.5%讀數±0.2mS
10. 使用溫度：-10～40℃ 使用相對濕度：<85%RH
注意事項
1. 儀器可帶線圈進行測量，但嚴禁帶電測量，并斷開測試端的連線；
2. 帶繞組測試時，變壓器的非測試端應三相短路接地，儀器的O端不要接地；
3. 對于長時間未動的有載開關，測試前應多次轉換開關，磨除觸頭表面氧化層及觸頭間雜質；
4. 使用前，儀器的接地端子必須接好地線；
5. 不能將兩組以上的線連在一起作為一路測量，不用的線要開路；
6. 測試過程中，不允許拆除測試線；
7. 測試結束后，先關閉儀器再拆除所有接線。
標準配置
| 變壓器有載開關測試儀主機 | 一臺 |
| 測試線（長） | 一套 |
| 短接線（短） | 一套 |
| 電源線 | 一根 |
| 鼠標 | 一個 |
| U盤（裝有上位機程序） | 一只 |
注意：產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知，請購買前與銷售人員進行確認。TEL：0514-82881249
