產品概述

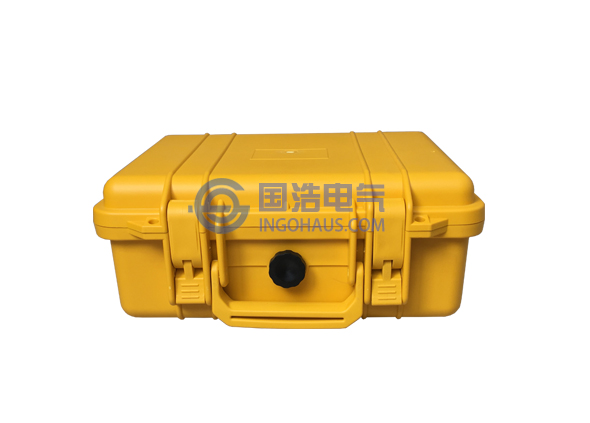

GHKF3000變壓器空負載特性測試儀是我公司精心開發、研制的專門用于變壓器空載、負載參數和零序阻抗參數測量的高精度儀器。它可對各種變壓器的空載電流、空載損耗、短路損耗、阻抗電壓、諧波含量、畸變率等一系列參數可進行精密的測量。
該儀器具有體積小、重量輕、測量準確度高、穩定性好、操作簡便易學等優點,完全可取代以往利用多表法測量變壓器損耗和容量的方法，接線簡單，測試、記錄方便，大大提高了工作效率。它以大屏幕圖形式真彩色液晶作為顯示窗口，圖形式菜單操作并配有漢字提示，集多參量于一屏的顯示界面，人機對話界面友好，使用簡便、快捷，是各級電力用戶的首選產品。
該儀器具有體積小、重量輕、測量準確度高、穩定性好、操作簡便易學等優點,完全可取代以往利用多表法測量變壓器損耗和容量的方法，接線簡單，測試、記錄方便，大大提高了工作效率。它以大屏幕圖形式真彩色液晶作為顯示窗口，圖形式菜單操作并配有漢字提示，集多參量于一屏的顯示界面，人機對話界面友好，使用簡便、快捷，是各級電力用戶的首選產品。
性能特點
1. 可測量各種類型的變壓器的空載電流、空載損耗、阻抗電壓、負載損耗、零序阻抗。2. 可自動進行波形畸變校正，溫度校正（提供簡單的溫度校正和附加損耗分別校正兩種方式），電壓校正（非額定電壓下的空載試驗），電流校正（非額定電流條件下的短路試驗），非常適合沒有做稍大容量變壓器短路試驗條件的單位。
3. 可測量三相電壓、三相電流、平均電壓、平均電流、兩相有功功率（因采用兩功率表法，在此只顯示A、C兩相的功率）、總功率。
4. 可測量各相電壓和電流的2－42次諧波的含量以及各個信號的總畸變率（諧波失真度）。
5. 可顯示各相電壓和電流的實時波形，直觀的顯示出波形的畸變情況。
6. 電壓回路寬量限：電壓最大可測量到750V，不用切換檔位即可保證精度。不會因電壓檔位選錯而對儀器本身有所損壞。
7. 大屏幕、全漢字菜單及操作提示實現友好的人機對話，導電橡膠按鍵使操作更簡便，高亮度的真彩色液晶顯示，可適應冬夏各季。
8. 用戶可隨時將測試的數據通過微型打印機將結果打印出來。
9. 所有的測試結果可以記錄的形式保存起來，以備查閱。
10. 內置真時鐘，可實時顯示當前的日期和時間，在存儲記錄時可同時將試驗時間存儲下來。
技術參數
1. 輸入特性電壓測量范圍：0~750V 寬量限。
電流測量范圍：0~5~100A內部全部自動切換量程。
2. 準確度
電壓：±0.2％
電流：±0.2％量程
功率：±0.5%（CosΦ>0.1），±1.0%（0.05
工作溫度：－10℃~ +40℃
4. 工作電源
工作電源：交流160V~265V
5. 絕緣
（1）電壓、電流輸入端對機殼的絕緣電阻≥100M?。
（2）工作電源輸入端對外殼之間承受工頻2KV（有效值），歷時1分鐘實驗。
6. 體積：32cm×24cm×13cm
7. 重量：3Kg
注意事項
1. 在測量過程中一定不要接觸測試線的金屬部分，以避免被電擊傷。2. 測量接線一定要嚴格按說明書操作，否則后果自負。
3. 測試之前一定要認真檢查設置的參數是否正確。
4. 最好使用有地線的電源插座。
5. 不能在電壓和電流過量限的情況下工作。
6. 短路試驗時，非加壓側的短接必須良好，否則會對測試結果有影響。
7. 做短路試驗時，如果高壓或中壓側出線套管裝有環形電流互感器時，試驗前電流互感器的二次一定要短接。
8. 試驗接線工作必須在被試線路接地的情況下進行，防止感應電壓觸電。所有短路、接地和引線都應有足夠的截面，且必須連接牢靠。測試組織工作要嚴密，通信順暢，以保證測試工作安全順利進行。
注意：產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知，請購買前與銷售人員進行確認。TEL：0514-82881249
