產品概述
電力變壓器進行電壓比、直流電阻測量和空載試驗等操作后會在其鐵芯中殘留剩磁。如果不對剩磁進行處理，可能會對電力變壓器的繼電保護裝置以及一次設備帶來諸多不利影響。勵磁涌流的過大，可造成變壓器合不上閘的情況，及變壓器本身機械振動，造成繞組結構等位移，影響電力變壓器的壽命甚至對其造成永久性損害。
GHXZ3000消磁及驗證消磁分析儀是消除大型電力變壓器剩磁的專用設備，具有消磁和驗證消磁功能。對保護變壓器免受勵磁涌流的沖擊、安全投運及延長變壓器壽命有極其重要的作用。
儀器采用先進合理的復合電流法技術，既能快速對電力變壓器互感器進行消磁，也對剩磁檢測進行了量化。檢測剩磁、消除剩磁一次性自動完成。針對三相變壓器，僅對一相進行消磁便可，更加省時高效。
性能特點
1. 儀器采用先進的復合電流消磁法，消磁過程中電流沖擊小。
2. 消磁效率高,對三相變壓器僅消一相便可，大大節省時間。
3. 設有手動消磁和自動消磁。
4. 具有初始剩磁檢測及消磁后剩磁檢測功能，一次接線可完成消磁和剩磁量的測量。
5. 消磁過程進度百分比及消磁進度指示條直觀明了，對剩磁率進行量化，并顯示出退磁前后的剩磁曲線圖譜。
6. 接線簡單，可直接利用直流電阻的測試線進行消磁。
7. 采用數字化電流調整，電流的控制精度高。
8. 采用5吋彩色觸摸屏控制，更加容易操作，系統界面可以在中英文之間切換。
9. 測試結果自動存儲，完整記錄消磁前后數據，無需手動存儲。
10. 報告可直接打印，可存儲到U盤中。
11. 分析軟件管理人性化、智能化程度高，設置好參數后，只需按一個鍵便可完成所有測量工作。
12. 軟件界面簡潔直觀，分析、存儲、報告導出、打印等菜單一目了然。
分析軟件
1. 采用嵌入式系統，軟件無中毒風險。
2. 采用目錄式保存測試數據，對測試數據的管理簡潔方便。
3. 測試系統可直接進行數據打印。
4. 支持U盤數據導出功能。
5. 軟件智能化程度高，在輸入、輸出信號連接好之后，只需要按一個鍵就可以完成所有的測量工作。
6. 軟件界面簡潔、直觀、實用。
技術參數
1. 輸入類型：電流法
2. 輸出電壓：Vpp-40V，測試中自動調整
3. 輸出電流：5A、4A 、3A 、2A 、1A，可任意選擇
4. 剩磁率：0-100%
5. 消磁進度：0-100%
6. 消磁效果：剩磁率 ≤5%
7. 最小分辨率：0.1%
8. 供電電壓：AC100V-240V ±10%
9. 頻率：50Hz/60Hz
10. 工作環境：－10℃～50℃ ≤85%RH
11. 重量：6kg
標準配置
| 消磁及驗證消磁分析儀主機 | 1臺 |
| 專用測試線 | 1套 |
| 電源線 | 1條 |
| 接地線 | 1條 |
| 機箱 | 1只 |
| 說明書 | 1本 |
| 出廠檢測報告 | 1份 |
| 保修卡 | 1份 |
| 裝箱清單 | 1份 |
| 合格證 | 1張 |
細節實拍

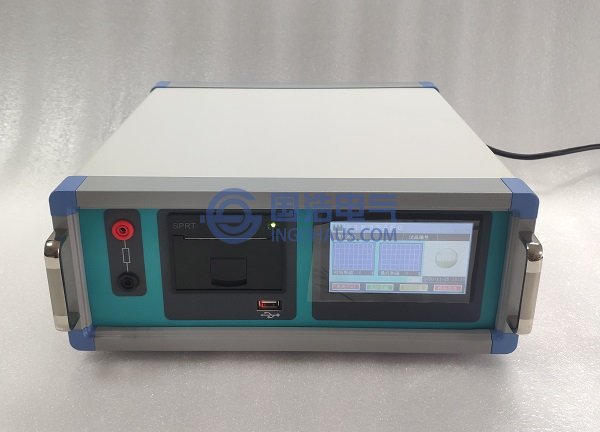

GHXZ3000消磁及驗證消磁分析儀實拍
注意：產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知，請購買前與銷售人員進行確認。TEL：0514-82881249
