產品概述
目前在電力系統中，大地網的接地電阻的測試目前主要采用工頻大電流三極法測量。為了防止電網運行時產生的工頻干擾，提高測量結果的準確性，絕緣預防性試驗規程規定：工頻大電流法的試驗電流不得小于30A。由此，就出現了試驗設備笨重，試驗過程復雜，試驗人員工作強度大，試驗時間長等諸多問題。
GHGR910大地網接地阻抗測試儀采用了新型變頻交流電源，并采用了微機處理控制和信號處理等措施，很好的解決了測試過程中的抗干擾問題，簡化了試驗操作過程，提高了測試結果的精度和準確性，大大降低了試驗人員的勞動強度和試驗成本。
GHGR910大地網接地阻抗測試儀是測量地網接地電阻和接地點之間的接地導通的專用儀器。儀器采用變頻抗干擾技術，不需大電流測量，能在變電站強干擾環境下測得50Hz的準確數據，測量結果由大屏幕液晶顯示，自帶微型打印機可打印輸出。儀器能同時測量接地阻抗和接地電阻，更能真實反映地網的實際特性。
GHGR910大地網接地阻抗測試儀采用了新型變頻交流電源，并采用了微機處理控制和信號處理等措施，很好的解決了測試過程中的抗干擾問題，簡化了試驗操作過程，提高了測試結果的精度和準確性，大大降低了試驗人員的勞動強度和試驗成本。
GHGR910大地網接地阻抗測試儀是測量地網接地電阻和接地點之間的接地導通的專用儀器。儀器采用變頻抗干擾技術，不需大電流測量，能在變電站強干擾環境下測得50Hz的準確數據，測量結果由大屏幕液晶顯示，自帶微型打印機可打印輸出。儀器能同時測量接地阻抗和接地電阻，更能真實反映地網的實際特性。
功能特點
1. 測量的工頻等效性好。測試電流波形為正弦波，頻率與工頻相差最小0.1Hz，最大為10Hz?？捎糜?0hz或60hz兩種頻率進行測量。2. 抗干擾能力強。本儀器采用異頻法測量，配合現代軟硬件濾波技術,使得儀器具有很高的抗干擾性能，測試數據穩定可靠。
3. 測量精度高?；菊`差僅0.005Ω,可用來測量接地阻抗很小的大地網。
4. 功能強大。可測量電流樁，電壓樁，地網阻抗、接地電阻，接地導通、土壤電阻率等。
5. 全觸摸液晶顯示屏,超大全圖形操作界面，每個過程都非常清晰明了，操作人員不需要額外的專業培訓就能使用。輕輕觸摸就能完成整個過程的測試。
6. 內部配備有日歷芯片和大容量存儲器,能將結果隨時保存。隨時可以查看歷史記錄，并可以打印輸出當前時間和存儲時間都能顯示和打印。
7. 科學先進的數據管理：儀器數據可以通過U盤導出，可在任意一臺PC機上通過專用軟件查看和管理數據，能夠生成報表和試驗報告。
8. 安全可靠。儀器具有接地保護，限流和限壓保護，聲光報警等功能，以確保試驗人員和設備的安全。
9. 具備矢量測試功能,能夠測量地網阻抗和地網純電阻.可以測量出阻抗角。
10. 布線勞動量小，無需大電流線。
11. 一體化機型，內附標準電阻和恒流源，便于現場測試，減少現場接線。
12. 儀器操作簡便，測量過程由微處理器控制，只要選擇好合適的測量方式，數據的測量就可在微處理器控制下自動完成。
技術參數
1. 測量范圍：0～5000Ω（含電流樁阻抗）2. 分 辨 率：0.001mΩ
3. 測量誤差：±（讀數×2％+0.005Ω）
4. 抗工頻50Hz電壓干擾能力：10V
5. 測試電流波形：正弦波
6. 測試電流頻率：單頻：40-70Hz 分辨率0.1Hz 隨意設置
雙頻：50±0.1Hz 到 50±10.0Hz 隨意設置
60±0.1Hz 到 60±10.0Hz 隨意設置
7. 輸出電流：5A或外接電源50A
8. 輸出電壓：400V或外接電源1600V
9. 測量線要求：電流線銅芯截面積≥1.5mm2；電壓線銅芯截面積≥1.0mm2
10. 測試電源：內置2kW變頻電源或外接大功率變頻電源
11. 供電電源：AC220V±10％，50Hz
12. 外形尺寸：460×360×350mm
13. 儀器重量：10kg
產品實拍

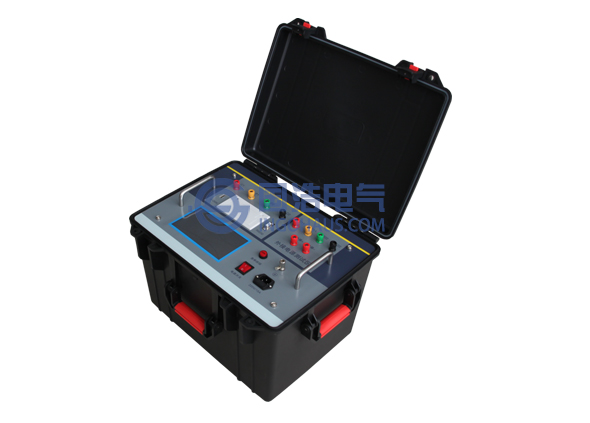

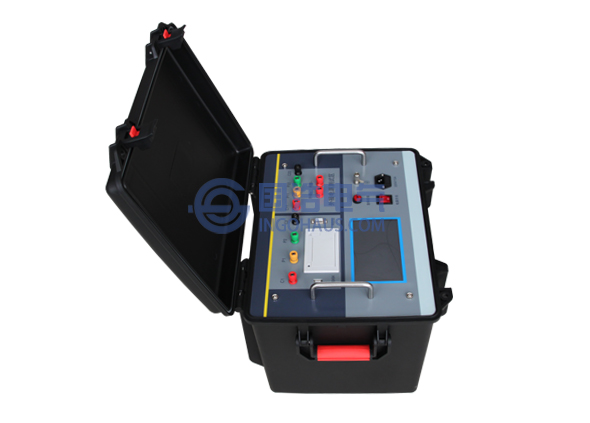

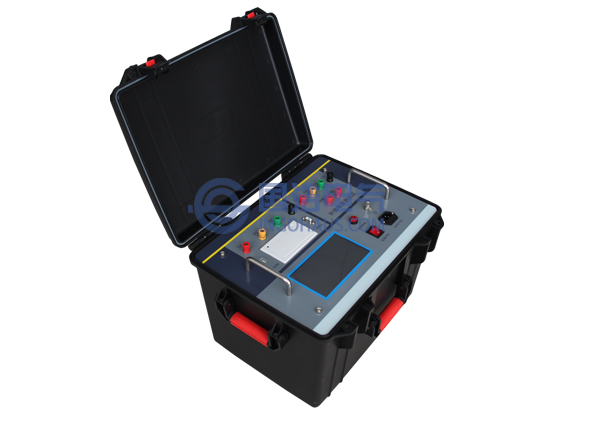

GHGR910大型地網接地電阻測試儀實拍
選型對比
| 型號 | 參數(異頻) | 功能特點 |
| GHGR900 | 0.5A/600V | 電流樁，電壓樁，地網阻抗，接地電阻，接地導通、土壤電阻率，跨步電壓，接觸電壓，電位梯度 |
| GHGR905 | 3A/100V | 電流樁，電壓樁，地網阻抗，接地電阻，接地導通、土壤電阻率 |
| GHGR910 | 5A/400V | 觸摸彩屏，電流樁，電壓樁，地網阻抗，接地電阻，接地導通、土壤電阻率 |
| GHGR911 | 5A/400V | 觸摸彩屏，帶跨步電壓，電流樁，電壓樁，地網阻抗、接地電阻，接地導通，土壤電阻率，接觸電壓，電位梯度 |
| GHGR912 | 5A/400V | 觸摸彩屏，帶跨步電壓，有選頻表，電流樁，電壓樁，地網阻抗、接地電阻，接地導通、土壤電阻率，接觸電壓，電位梯度 |
注意：產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知，請購買前與銷售人員進行確認。TEL：0514-82881249
