產品概述

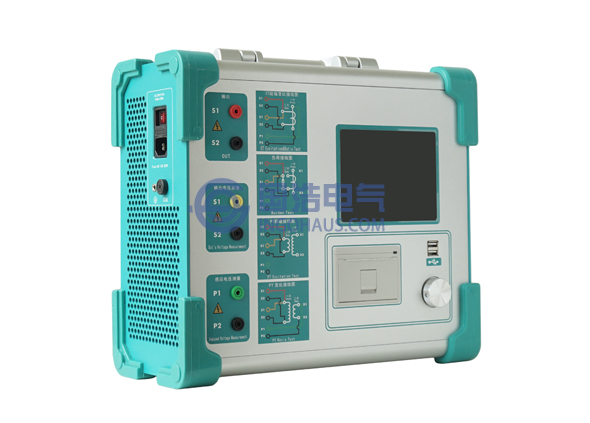

GHCD300互感器綜合測試儀是在傳統基于調壓器、升壓器、升流器的互感器伏安特性變比極性綜合測試儀基礎上，廣泛聽取用戶意見、經過大量的市場調研、深入進行理論研究之后研發的新一代革新型CT、PT測試儀器。裝置采用高性能DSP和FPGA、先進的制造工藝，保證了產品性能穩定可靠、功能完備、自動化程度高、測試效率高、在國內處于領先水平，是電力行業用于互感器的專業測試儀器。
功能特點
1. 功能全面，既滿足各類CT（如：保護類、計量類、TP類）的勵磁特性（即伏安特性）、變比、極性、二次繞組電阻、二次負荷、比差以及角差等測試要求，又可用于各類PT電磁單元的勵磁特性、變比、極性、二次繞組電阻等測試。2. 自動給出拐點電壓/電流、10%(5%)誤差曲線、準確限值系數（ALF）、儀表保安系數（FS）、二次時間常數(Ts)、剩磁系數(Kr)、飽和電感等CT、PT參數。
3. 測試滿足GB1208（IEC60044-1）、GB16847(IEC60044-6) 、GB1207等各類互感器標準，并依照互感器類型和級別自動選擇何種標準進行測試。
4. 基于先進的低頻法測試原理，能應對拐點高達40KV的CT測試。
5. 裝置采用國際流行方波法，讓勵磁曲線更加完美。
6. 裝置存儲容量高達幾G，可存儲幾十萬組測試數據，掉電不丟失。試驗完畢后直接生成Excel報告。
7. 測試簡單方便，一鍵完成CT直阻、勵磁、變比和極性測試，而且除了負荷測試外，CT其他各項測試都是采用同一種接線方式。
8. 易于攜帶，裝置單機重量大約6Kg。
技術參數
1. 測試用途 CT，電磁式 PT2. 輸出 0~180Vrms，12Arms，36A（峰值）
3. 電壓測量精度 ±0.1%
4. CT變比測量 范圍 1~40000
精度 ±0.1%
5. PT變比測量 范圍 1~40000
精度 ±0.1%
6. 相位測量 精度 ±2min
分辨率 0.5min
7. 二次繞組電阻測量 范圍 0~300Ω
精度 0.1%±2mΩ
8. 交流負載測量 范圍 0~1000VA
精度 0.1%±0.02VA
9. 輸入電源電壓 AC220V±10%，50Hz
10. 工作環境 溫度：-10℃~50℃， 濕度：≤90%
11. 尺寸 340 mm×300 mm×140mm
12. 重量 7kg
注意：產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知，請購買前與銷售人員進行確認。TEL：0514-82881249
