產品概述

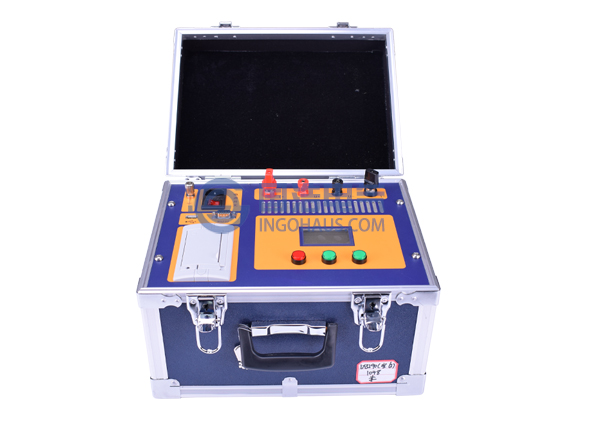

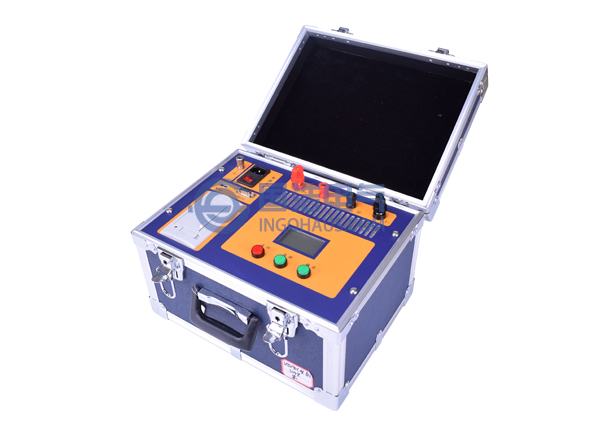

按新電力設備預防性試驗規程要求，各種開關設備的導電回路電阻測試，其測試電流不得小于100A，連續電流時間不得少于一分鐘，對此，我公司設計開發出新一代回路電阻測試儀系列產品，其適用于測試高低壓開關的主觸頭接觸電阻值，高低壓電纜線路的直流電阻值等。GHHL100回路電阻測試儀是采用100A恒流輸出，最高輸出電壓達10V（為常規儀器的3～5倍），可采用截面較細的測試線，減輕了現場測試人員的勞動強度。高分辨率圖形點陣液晶顯示，本機大容量存儲，并且附帶打印機和USB接口，方便用戶對測試數據的后續處理，適用于不同的工作環境。
性能特點
1. 儀器輸出電流大，測試電流可選，測試時間可選，滿足用戶的不同需求。2. 儀器具有多種操作故障提示，功率源運行提示，完善的保護電路，可靠性強。
3. 儀器裝有打印機，可隨時打印測試數據。
4. 儀器具有實時時鐘，并可連同測試記錄一起保存、打印，方便用戶保存、查閱。
5. 儀器內部可以永久存儲測試數據250條（可擴展），也可以使用優盤存儲數據，方便用戶導入電腦進行后續處理，并帶有RS232接口。
6. 儀器具有適用溫度寬，精度高，防震，抗干擾，體積小，重量輕，攜帶方便等特點。
技術參數
1. 測試電流：100A2. 測試時間：自動、20s、30s、40s、50s、60s
3. 測試范圍：100A: 0～29.99mΩ
4. 準 確 度：±(讀數×0.5%+2個字)
5. 分 辨 率：0.01μΩ（最高）
6. 工作電壓：AC220V±10%
7. 工作溫度：-10℃～50℃；工作濕度：0～80%
8. 凈 重：9kg
9. 外形尺寸：330mm×255mm×230mm
注意事項
1. 在測試過程中，當儀器輸出大電流時（即蜂鳴器鳴叫時），切不可拆除測試線，以免發生事故。
2. 使用一分鐘測試較頻繁時，儀器功率源會因過熱而停止源輸出，此時應暫停一段時間，使儀器冷卻后即可繼續測量。
3. 儀器故障與維修
（1）接通電源線，打開開關，儀器無顯示。
A：保險絲熔斷，需更換保險絲。
B：電源線故障，需更換電源線。
（2）開始測量后，儀器顯示“測試線故障”或“電源開路”。
A：測試回路不通，重新把各個接線端子接牢。
B：測試鉗與試品接觸不良，重新連接試品并用力摩擦接觸點。
2. 使用一分鐘測試較頻繁時，儀器功率源會因過熱而停止源輸出，此時應暫停一段時間，使儀器冷卻后即可繼續測量。
3. 儀器故障與維修
（1）接通電源線，打開開關，儀器無顯示。
A：保險絲熔斷，需更換保險絲。
B：電源線故障，需更換電源線。
（2）開始測量后，儀器顯示“測試線故障”或“電源開路”。
A：測試回路不通，重新把各個接線端子接牢。
B：測試鉗與試品接觸不良，重新連接試品并用力摩擦接觸點。
標準配置
| 回路測試儀主機 | 一臺 |
| 100A型測試線紅色 | 一條 |
| 電壓測試線紅色 | 一條 |
| 100A型測試線黑色 | 一條 |
| 電壓測試線黑色 | 一條 |
| 三芯電源線 | 一條 |
| 接地線 | 一條 |
| 保險管（8A） | 三支 |
| 說明書 | 一本 |
| 測試報告 | 一份 |
| 合格證/保修卡 | 一張 |
| 裝箱單 | 一份 |
注意：產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知，請購買前與銷售人員進行確認。TEL：0514-82881249
