產品概述

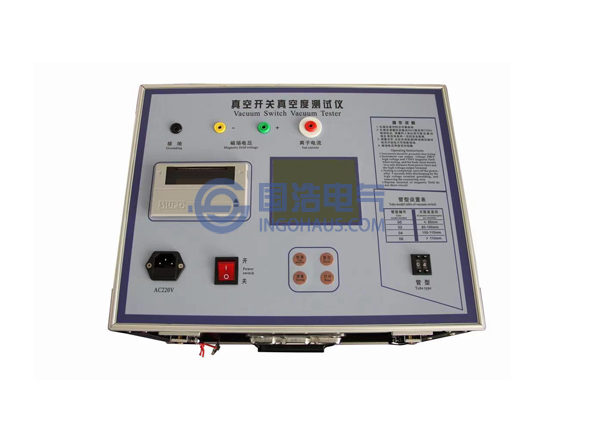

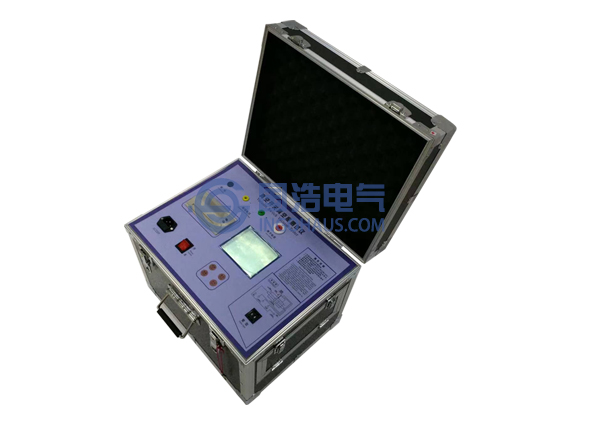

GHZKD300型真空開關真空度測試儀是我公司在根據現場用戶的反映改進的最新一代產品。它具有測試精度更高，穩定性更好，智能化程度更高的特點。
真空斷路器是判斷真空管真空度劣化與否的常用方法是工頻耐壓法，這種方法只是能判斷真空度嚴重劣化的滅弧室。而當真空度劣化到10-2----10-1 Pa時，雖然擊穿電壓沒有降低，但滅弧室已不合格。GHZKD300型真空開關真空度測試儀采用新型勵磁線圈，運用磁控放電法測試滅弧室的真空度，不必拆卸滅弧室。同時采用微機進行同步控制與數據采集處理，使滅弧室真空度的現場測試靈敏度達到了10-5Pa。本儀器最突出的特點是采用新型勵磁線圈及數據處理方法，實現了真空度的不拆卸測量。本儀器具有使用方便、操作簡便、不拆卸測量和測試精度高等優點，是一種實用的檢測儀器，廣泛適用于電力、鋼鐵、石化、紡織、煤炭、鐵路等使用真空開關的部門。
技術參數
1. 檢測對象：各種型號真空開關管。
2. 檢測方法：采用新型勵磁線圈進行真空管的不拆卸測量。
3. 適用范圍：本儀器為一機多用型，可測多種型號真空開關。
4. 檢測范圍：10-5—10-1 Pa
5. 測量精度：10-5—10-4 Pa，10%
10-4—10-3 Pa，10%
10-3—10-2 Pa，10%
10-2—10-1 Pa，10%
6. 磁場電壓：1700V
7. 脈沖電場高壓：30KV
8. 測試真空度時開關管開距：正常使用開距。
9. 使用環境：-20℃~40℃
10. 主機重量：24kg
11. 外形尺寸：410×320×370(mm)
12. 采樣器：磁控線圈
注意事項
1. 真空度測試應選擇在晴朗干燥的天氣里進行，并將真空泡表面擦拭干凈，真空泡表面污穢而導致的泄漏將嚴重影響真空度的實際測試結果。同一真空開關的真空度測試，每次測試時間間隔應不少于10分鐘。否則，由于管內被電離的空氣來不及恢復到正常狀態從而導致測試結果失真。
2. 對同一真空開關的真空度測試，建議每天不要超過3次。
3. 測試真空度時，應先檢漏，檢漏合格后再進行定量測試。
4. 安裝勵磁線圈時，其定位指示線指向滅弧室聯接中縫處。
5. 測試過程中，人體不能接觸高壓和磁場電壓輸出端，測試儀的外殼應接地。
6. 高壓輸出線和離子電流線要分開，防止干擾。
7. 磁場電壓線，切匆短路，否則嚴重損壞儀器及人身安全！實驗前黃綠線須先連電磁鐵再連儀器；試驗完后單根分別拔出儀器上的黃綠測試線(手別碰到插件的裸露部分)。
8. 測試完畢后，應關閉電源，將高壓輸出端對地短接放電，以免被充電電容上的殘余電壓電擊。
