產品概述

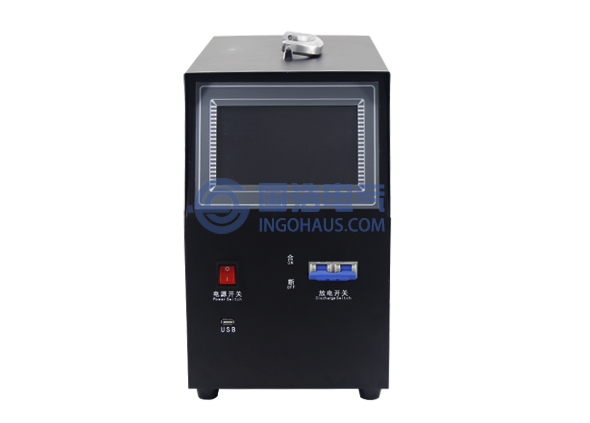

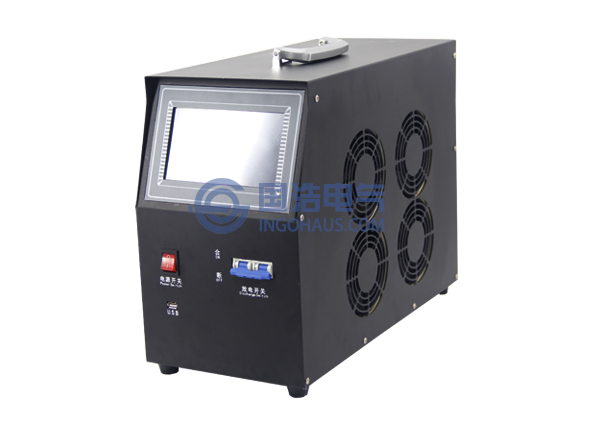

GHXF8080蓄電池放電測試儀可在蓄電池離線狀態下，作為放電負載通過連續調控放電電流，實現設定值的恒流放電。在放電時，當蓄電池組端電壓、或單體電壓跌至設定下限值、或設定的放電時間到、或設定的放電容量到時儀器將自動停止放電，并記錄下所有有價值的、連續的過程實時數據。
本測試儀系統對單體電池的電壓監測信息采用無線中繼接入,簡單、安全、精確。
本儀器有非常友好的人機界面，不僅可以在菜單的提示下完成各種設置和數據查詢，而且放電的過程數據均保存在設備的內存中，通過數據接口可以轉存到U盤，并通過上位機的專用軟件對數據進行分析，生成需要的曲線和報表。本儀器有完善的保護功能，不僅有聲、光告警,而且還有明確的界面提示。
本測試儀系統對單體電池的電壓監測信息采用無線中繼接入,簡單、安全、精確。
本儀器有非常友好的人機界面，不僅可以在菜單的提示下完成各種設置和數據查詢，而且放電的過程數據均保存在設備的內存中，通過數據接口可以轉存到U盤，并通過上位機的專用軟件對數據進行分析，生成需要的曲線和報表。本儀器有完善的保護功能，不僅有聲、光告警,而且還有明確的界面提示。
性能特點
1. 采用PTC陶瓷電阻，避免了紅熱現象，使整個放電過程更安全。2. 具有核對性容量測試、暫停放電、并機負載測試、在線補償式放電、等功能，可適應各類復雜的現場情況。
3. 有USB接口，可將放電過程的數據轉存入U(xiǎn)盤，并導入PC機。PC數據管理軟件可對電池放電的過程進行分析、并可生成相應的數據報表。使數據的轉存更加方便。
4. 采用智能單片機ARM控制、7寸觸摸液晶中英文顯示。菜單操作簡單明了。
5. 自動保護功能，設定放電時長到、放電容量到、蓄電池組電壓低于設定的最低保護電壓、負載連線出現異常等自動停止放電并報警，同時自動記錄停機方式。
6. 多種放電終止條件，包括電池組終止電壓、放電容量、放電時間，確保放電測試的安全。
7. 可進行在線補償式放電，通過接入外置的電流鉗形傳感器可對在線工作中的蓄電池進行放電測試，極大地方便了測試工作。該功能尤其適合于只有單組備用電池的場合。
技術參數
| 適用蓄電池 | A類 |
| 輸出電壓 | 請參考放電儀銘牌參數 |
| 輸出電流 | 請參考放電儀銘牌參數 |
| 工作模式 | 可單機使用，恒流模式下可多機并機使用 |
| 保護性能 | 輸入端過壓保護，LCD提示；電池電壓極性反接保護，蜂鳴器告警；過流保護，LCD提示；65℃過熱保護，LCD提示，蜂鳴器告警； |
| 單體電壓采集 | 采用433射頻無線模塊,通訊距離可達100米以上，兼容2V/4V/6V/12V單體電池電壓監測，只要總電壓不超過門限，每組電池?cái)?shù)量不限，可以同時監測1～16組射頻無線監測模塊，一個射頻無線監測模塊可同時監測12只單體電池 |
| 控制精度 | 放電電流≤±1%；組端電壓≤±0.1%；單體電壓：≤±0.05% |
| PC機通信 | RS485接口 |
| 數據保存容量 | 2Gbit FLASH |
| 工作環境 | |
| 散熱 | 強制風冷 |
| 溫度 | 工作范圍：-5～50℃ 貯藏溫度：-40～70℃ |
| 濕度 | 相對濕度0～90%（40±2℃） |
| 海拔 | 額定海拔4000米 |
| 噪音 | ﹤60dB |
| 工作電源 | |
| 電壓 | 單相三線制: 220V AC （–20%～+30%），頻率:45～65Hz； |
| 耐壓測試 | 輸入－機殼：2200Vdc 1min；輸入－輸出：2200Vdc 1min；輸出－機殼：700Vdc 1min |
| 安 全 性 | 滿足EN610950 |
| 接線 | |
| 交流輸入 | 國標公插座，適用1～1.5mm2電纜 |
| 直流輸出 | 儀表25mm2電纜快接插頭（紅正黑負） |
注意：產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知，請購買前與銷售人員進行確認。TEL：0514-82881249
