產品概述

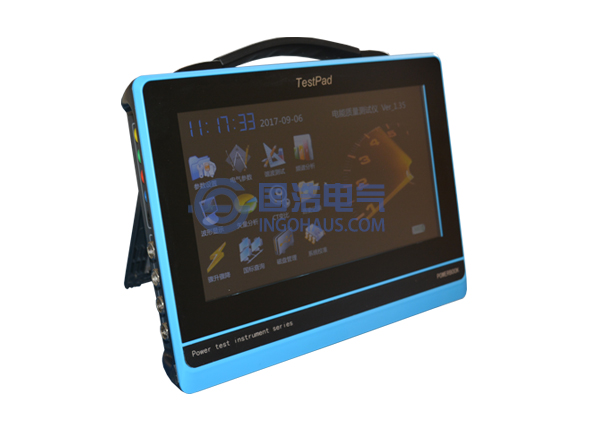

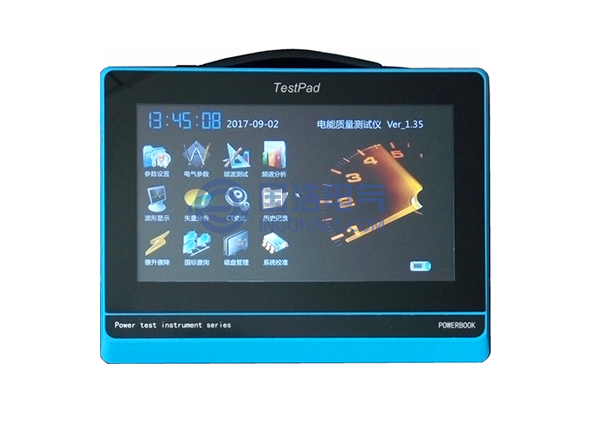

當電網的電能質量被干擾或污染，達不到國家相關標準時，就得有針對性地對電網進行電能質量改善。要了解電網電能質量的實際情況，就必須有相應的設備對其進行測試分析。GHDZ8810電能質量分析儀是專門用于檢測電網中發生波形畸變、諧波含量、電壓波動與閃變和三相不平衡等電能質量問題的高精度測試儀器。
性能特點
1. 多通道測量：4個電壓通道、4個電流通道同時測量2. 電氣參數測量：可同時測量電壓幅值、電流幅值、相位、頻率、有功功率、無功功率、功率因數等參數
3. 可測量2-64次的電壓諧波和電流諧波含量
4. 可測量總諧波畸變率
5. 可測量并短時閃變（PST）、長時閃變（PLT）、電壓波動
6. 可測量正序電壓、負序電壓、零序電壓、電壓不平衡度
7. 可測量正序電流、負序電流、零序電流、電流不平衡度
8. 暫態參量測量功能，具備電壓驟升驟降事件記錄功能，同時自動啟動錄波功能，將所發生事件的發生時間和前后五個周波的實際波形記錄下來
9. 具有示波功能，可以實時波形顯示電壓電流大小和畸變情況，并可以在儀器上對電壓電流波形進行縮放
10. 六角圖顯示功能，可進行計量回路和保護裝置回路的矢量分析，進行計量裝置錯接線檢查；在三相三線接線方式時，可自動判斷48種接線方式；追補電量自動計算功能，方便使用人員對接線有問題的用戶計算追補電量
11. 選配大鉗表可以進行低壓電流互感器的變比和角差測量
12. 諧波含量可以柱狀圖的形式顯示，視覺效果良好
13. 內置大容量數據存儲器，（存儲間隔1秒－1000分鐘可選）按1分鐘的時間間隔可連續存儲18個月以上
14. 10寸大屏幕彩色液晶屏顯示器1280×800
15. 電容屏觸摸操作，與平板電腦和智能手機操作近似，簡便易學
16. 支持鼠標操作，適應不同習慣的操作人員
17. 諧波測量時可按國標自動判別各次諧波含量是否超標并給出提示，一目了然
18. 諧波含有率國標查詢功能，可對國標允許值進行查詢
19. 具有42.5Hz-69Hz的頻率測量范圍，能夠?qū)?0、60電力系統進行測量
20. 數據可以存儲U盤，以便歷史查詢
21. 可配備專用數據分析管理軟件，對測試結果進行分析、處理，可掌握被測點的電能質量和負荷周期性變化情況，對電力工作人員了解用戶電能質量，采取相應處理措施，有著不可替代的作用
22. 分析軟件可按照國標要求生成專業的電能質量分析報表
23. 儀器尺寸小、重量輕、攜帶方便；
24. 內置高性能鋰離子電池，自動進入省電模式，可使儀器在無外接電源的情況下持續工作10小時以上，方便現場測試
技術參數
1. 測量通道數 四通道電壓、四通道電流2. 測量范圍
電壓 0-900V
電流 小鉗表：口徑8mm，0-5A-25A(標配)；中號鉗表：口徑50mm，10-100-500A(選配)；大號鉗表：口徑125×50mm，40-400-2000A(選配)
相角 0.000－359.999°
頻率 42.5－69Hz
3. 分辨率
電壓 0.001V
電流 0.0001A
相角 0.001°
功率 有功0.01W、無功0.01Var
頻率 0.0001Hz
4. 電壓有效值精度 ≤0.1%
5. 電流有效值偏差 ≤0.3%
6. 相角誤差 ≤0.1°
7. 功率偏差 ≤0.5%
8. 頻率測量精度 ≤0.01Hz
9. 諧波測量次數 2－64次
10. 電壓諧波偏差 諧波大于1%標稱值時：≤1%讀數
11. 諧波小于1%標稱值時：≤0.05%標稱電壓值
12. 電流諧波偏差 諧波大于3%標稱值時：≤1%讀數+CT精度
13. 諧波小于3%標稱值時：≤0.05%電流量程
14. 電壓不平衡度精度 ≤0.2%
15. 電流不平衡度精度 ≤0.5%
16. 短閃變測量時間 10分鐘
17. 長閃變測量時間 2小時
18. 閃變測量偏差 ≤5%
19. 顯示屏 1280×800、彩色寬溫液晶屏
20. 充電電源 AC220V±15%；頻率 45Hz-65Hz
21. 電池工作時間 ≥8小時
22. 功耗 ＜4VA
23. 絕緣 電壓、電流輸入端對機殼的絕緣電阻≥100MΩ。
24. 工作電源輸入端對外殼之間承受工頻1.5KV（有效值），歷時1分鐘實驗。
25. 環境溫度 -20℃～50℃
26. 相對濕度 0-95% 無冷凝
27. 外觀尺寸 280mm×210mm×58mm（長×寬×高）
28. 重量 2Kg
注意事項
1. 在測量過程中一定不要接觸測試線的金屬部分，以避免被電擊傷。
2. 測量接線一定要嚴格按說明書操作，確保人身安全。
3. 最好使用有地線的電源插座。
4. 不能在電壓和電流過量限的情況下工作。
5. 各鉗表一定要與面板上相應的插座一一對應，否則會影響測試結果。
6. 電壓線和鉗表接入時一定要按照先接儀器側再接到被測裝置的原則，拆除時一定要按照先拆裝置側再拆儀器側的原則進行。
7. 每次使用完畢注意一定要關閉工作電源開關，因有時液晶背光自動進入省電模式后，只是液晶屏不顯示，儀器還在正常工作，所以必須關閉工作電源開關。
8. 在進行長時監測時，一定要連接好電源線，否則內部電池能量將被耗盡，造成關機，無法完成監測。
注意：產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知，請購買前與銷售人員進行確認。TEL：0514-82881249
