產品概述
GHDS110高壓電纜外護套故障測試系統包含兩件設備，分別是GHDS110電纜外護套測試儀、GHDS110跨步電壓定位儀。其主要用于進行高壓電纜外護套故障的預定位，單芯電纜外護套故障的精確定點，低壓電纜接地泄漏故障的精確定點，也可以用來進行交聯電纜外護套的耐壓試驗，快速準確查找單芯和三芯高壓、超高壓電纜外護套接地故障和泄漏電流偏大等隱患，同時可對高密度聚乙烯、聚氯乙烯電纜外護套進行直流耐壓實驗（10kV及以下），是單芯和三芯高壓、超高壓電纜運行單位、超高壓電纜工程公司、各送變電工程公司的電纜設備維護必需的專用設備。

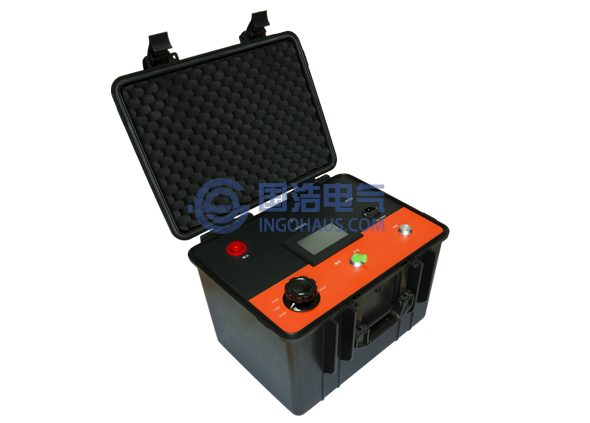

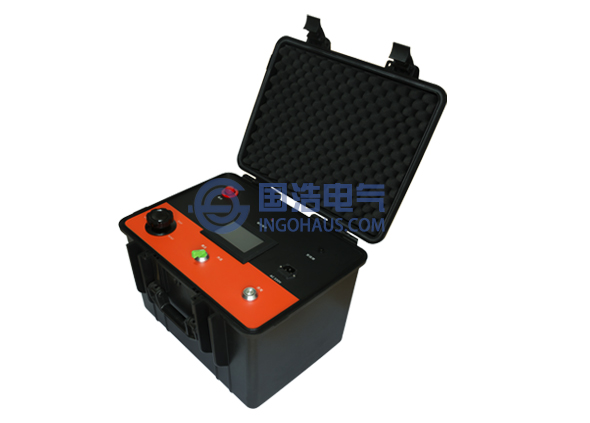

GHDS110電纜外護套測試儀是針對外護套故障的特點，采用壓降法初測電纜外護套的接地故障，再為跨步電壓法精確定點提供高壓脈沖信號。儀器用于交聯電纜的外護套故障探測；也可用于地埋線和全塑線（無金屬護層電纜）故障的探測；還可用作電纜或其它電器的10kV直流耐壓試驗。
GHDS110跨步電壓定位儀是根據跨步電壓法的原理設計，配合GHDS110電纜外護套測試儀進行外護套故障精確定點。由電源向不良電纜發送脈沖式的高壓信號，此信號在不良點流入土壤的電流呈漏斗狀分布，跨步電壓法正是通過探釬桿（或A字架）尋找土壤中電勢最低點或跨步電壓零點，精確定點。
適用范圍
1. 用于粗側敷設后的高壓電纜外護套故障點的距離
2. 用于精確定位敷設后的高壓電纜外護套故障點位置
3. 用于超高壓電纜外護套的直流耐壓試驗
4. 可完成各等級電纜主絕緣故障測距
5. 可完成10kV以下直埋電纜故障的定位
性能特點
1. 液晶觸摸按鍵操作，智能化設計，操作簡單、方便
2. 具有連續模式、斷續模式、耐壓模式三種工作方式，功能齊全
3. 軟件算法計算和硬件電路多重保護，安全可靠
4. 具有過載保護、過壓保護等保護措施，智能化設計
5. 4.3寸彩色觸摸液晶屏顯示，直觀大方，信息全面
6. 全自動人性化設計，操作簡單、方便
7. 集成化設計：集測距儀和定點信號源一體，既能測距，又為定點提供高壓脈動信號源
8. 彩色液晶模擬表盤指示故障點方向，迅速查找故障點
9. 靈敏度高，響應范圍大
10. 大容量可充電池供電，定點待機時間長
技術參數
高壓電纜外護套故障的測尋，同電力電纜故障探測一樣，一般要經過“粗測”和“定點”二個步驟。
粗測：超高壓外護套接地故障的粗測（初步測距）一般采用壓降法和電橋法測試。電橋法測試準確，使用方便，但由于電橋法不能測試多點接地故障，也不能測試三相電纜鏈?zhǔn)浇拥剡B線的故障。而壓降法卻可彌補上述問題。
定點：外護套接地故障的精確定點則采用跨步電壓法，通過兩根接地探釬，尋找土壤中電勢最低點而精確定點。在故障點處流入大地的測試電流導致故障點處為正負電壓峰值轉換點，在故障點前接近故障時，跨步電壓增加，越過故障后跨步電壓減小，并且極性改變。在接地故障點正上方時，液晶指示停在零位，則此處為故障點的準確位置。
【電纜外護套測試儀】技術參數
1、輸出電壓：0～10KV負極性直流高壓
2、檔位設置：1kVkVkVkV，四檔可選
3、輸出電流：0～1000mA
4、工作方式：連續模式、斷續模式、耐壓模式三種工作方式
5、顯示方式：4.3寸彩色觸摸液晶屏
6、操作方式：觸摸按鍵，智能化操作
7、電 源：AC220V±10%，5A
8、體 積：L478mm×W370mm×H316mm
9、重 量：14.5kg
【跨步電壓定位儀】技術參數
1、顯示方式：3.5寸彩色液晶屏顯示
2、靈 敏 度：min 5uV
3、定位精度：±0.1米
4、電 源：6節可充鎳氫電池
5、連續工作：≥6h
6、重 量：0.65kg（含電池）
7、探 釬 桿：2根，長度600--900mm/根，重量0.5kg/只，連線長度2m
標準配置
| 電纜外護套故障測試儀 | 1臺 |
| 跨步電壓定位儀 | 1臺 |
| 探桿 | 2根 |
| 高壓輸出線 | 1根 |
| 接地線 | 1根 |
| 電源線 | 1根 |
| 探桿連線 | 2根 |
| 短接線 | 1根 |
| 萬用表 | 1臺 |
| 充電器 | 1只 |
文章參考
GHDS110高壓電纜外護套故障測試系統定點原理及使用方法注意：產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知，請購買前與銷售人員進行確認。TEL：0514-82881249
