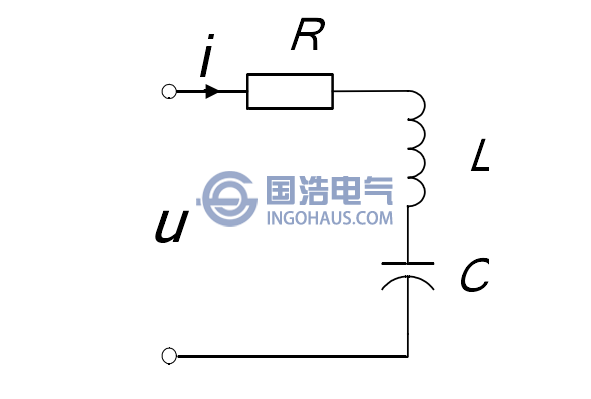

串聯諧振耐壓試驗系統原理示意圖
串聯諧振耐壓試驗系統除了可以減小電源設備容量外它有還其它一些優點。例如當被試品在試驗過程中被擊穿后和通常的交流耐壓試驗相比，擊穿點的故障電流由于補償大電感的限制作用將大為減少，因而可以避免試品被燒壞。由于回路處于工頻附近諧振狀態，電源波形中的諧波成分主要降落在補償大電感上，故被試品兩端的波形較好。另外，通過實驗室模擬試驗，認為變頻串聯諧振耐壓試驗相對于工頻交流試驗的等效性優于其他方法。
根據試驗回路調節諧振的方法不同，串聯諧振試驗系統可分為調感式和調頻式兩種，調感式串聯諧振試驗系統的缺點是電感的調節結構比較復雜，不容易提高系統的品質因數。調頻式串聯諧振試驗系統的特點是結構輕便，品質因數高，提高了電源設備的效率，被認為是目前最切實可行而又經濟有效的高壓試驗方法，下表是國外部分已實用的用于電纜高壓現場試驗的調頻式串聯諧振試驗系統。

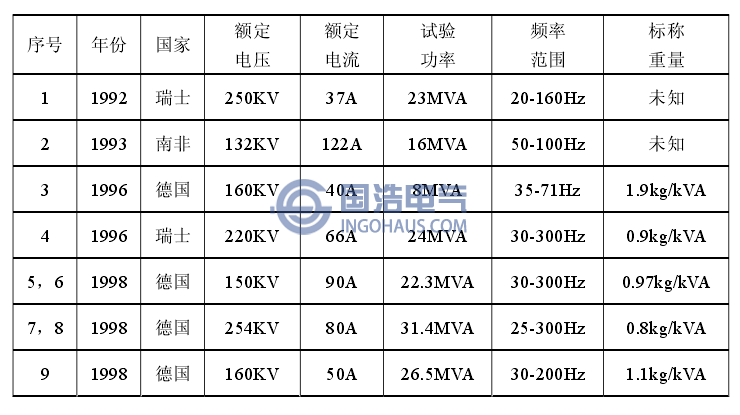

國外部分用于高壓電纜現場試驗的ACRF系統
