電纜敷設是需要按一定的行業標準的，工程上規定電纜的埋地深度應該超過700mm，這也是為了保護電纜不會輕易被破壞，下圖為電纜溝示意圖，電纜溝的寬度取決于內部電纜數量以及粗細，為了挖掘方便，選土質疏松地區。單條電纜的寬度大概為350mm，一般情況需要將多條電纜敷設在一起，這就需要注意電纜的排列不能太過緊密，這是為了保證能夠及時散熱，否則會帶來安全隱患，同時將電纜分隔開來也為電纜的維修提供了方便，另外電纜溝的寬度也應該按照標準修建。電纜立體結構如圖所示。
直埋電纜溝

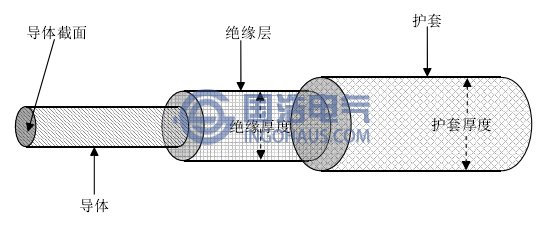

電纜立體結構圖
電纜的發展離不開有機化學、材料學的進步，研究出更加耐腐蝕、耐輻射的絕緣材料能夠增加電纜的實際運行壽命，電纜在國內的應用相比于發達國際時間較晚，不同種類的電纜適用于不同的電壓等級，有些電纜適用于35kV以下電壓等級輸配電，這主要包括聚氯乙烯絕緣電纜和交聯聚乙烯電纜，有些適用于更高電壓等級輸配電，這主要包括高壓充油電纜、交聯聚乙烯電纜等。電纜截面圖如圖所示。

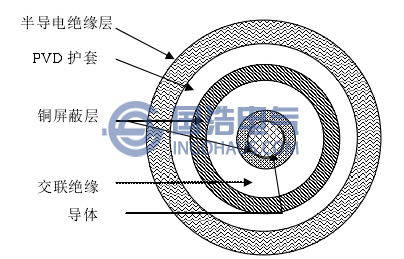

電纜截面圖
