FRA法對運行中的變壓器進行測試之前，首先必須將變壓器與電網完全隔離，并注意感應電壓對測試系統的影響，這一方面是為了測試系統及測試人員的安全，另一方面是為了把變壓器隨安裝位置不同及不平衡的母線電容的影響降低到最小。對于狀態良好變壓器以頻響曲線留底為目的的變形測試，通常將變壓器的分接位置調整到測試線圈的最大電壓分接位置。

測試儀器的工作電源為AC220V，測試系統與被試變壓器之間用三根長度足夠的屏蔽電纜連接起來。所有的電纜終端都有匹配電阻及過電壓保護器。三根屏蔽電纜中的一根用于將信號發生器的掃頻信號輸入到被試變壓器繞組的某一端，其余二根電纜分別將繞組二側的電壓信號輸送到雙通道數據采集系統上，電壓信號取自變壓器出線套管與變壓器外殼之間。測試儀器的外殼通過測試線的外屏蔽接地。接線示意圖見下圖。

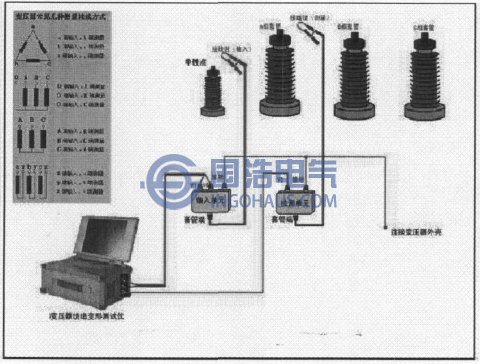

FRA接線示意圖
