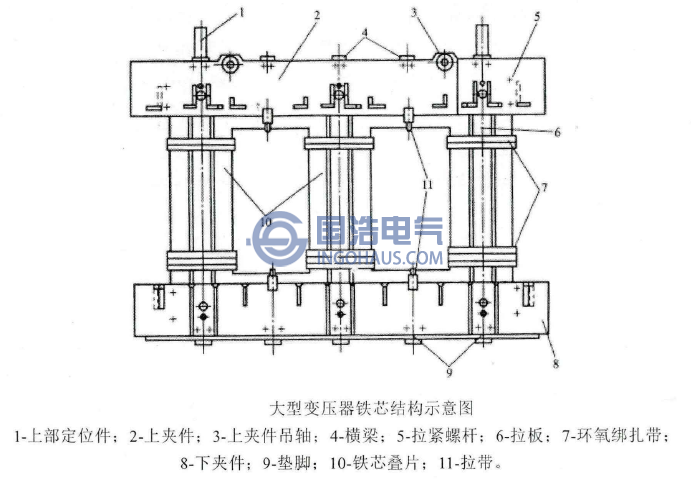

在變壓器的組成構件中，鐵芯也是必不可少的一部分，這是由于鐵心在運行過程中起到導磁回路的作用，它把兩個獨立的電路用磁場緊密聯系起來，電能由一次繞組轉換為磁場能后經鐵芯傳遞至二次繞組，在二次繞組中再轉換為電能。從結構方面講，鐵芯一般都是一個機械上可靠的整體，再鐵芯上套裝線圈，鐵芯夾件可以支撐引線，變壓器內部幾乎所有的部件都安裝或固定在鐵芯上。典型的變壓器結構如圖所示。鐵芯是框形閉合結構。其中套線圈的部分成為心柱，不套線圈只起閉合磁路作用的部分稱為鐵扼。

鐵芯有兩大基本結構，即殼式和心式。鐵芯通常采用磁導率比較高的磁性材質(硅鋼片)疊裝而成，磁性材料可以有效降低渦流等現象而導致的危害，另一方面，其還能夠增強導磁水平。根據所采用硅鋼片的具體特點，可將其進行進一步細分，分別是冷軋以及熱軋。而鐵芯的類型通?？梢苑殖扇?，分別是心式、殼式和漸開線式。若在鐵芯的中部進行剖開即可發現，其通常呈現出階梯形的框架，該項設計的本質出發點是要實現其空間的有效利用。對于某些特殊的變壓器，由于其容量水平較高，因此，為了提升其散熱能力，通常會在鐵芯里面配置油道。
