差分法可用于檢測110kV及以上電壓等級XLPE電力電纜局部放電。該方法是在電纜的中間絕緣接頭連接盒外護套表面上，金屬護套絕緣分段處的接頭左右兩邊分別固定兩個金屬箔電極，外接一個適當?shù)母咦杩筞d，從Zd上采集信號輸入頻譜分析儀進行分析。圖1和圖2分別給出了差分法檢測回路圖和等效電路圖。這種方法的優點在于在檢測時不需要加入耦合電容，也不改變電纜的本體。但這種方法在實際應用中系統安裝比較復雜，因?yàn)橹苯硬捎昧祟l譜分析儀進行信號的采集分析，操作很復雜，現場人員不易掌握。

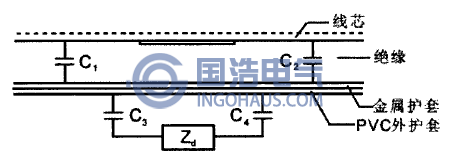

差分法檢測回路圖

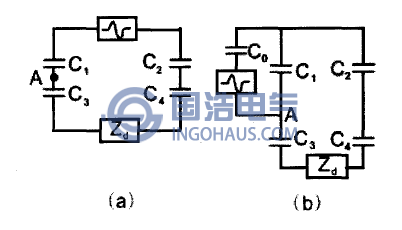

差分法等效電路圖
(a)抑制干擾等效電路局放檢測等效電路
