大容量的諧振試驗裝置主要有兩大類：

（1）按輸出參數分類，可分為高電壓型和大電流型。其中，高電壓型適用于超高電壓的GIS、高壓斷路器、變壓器、電纜及耦合電容器等超高電壓電器；大電流型適用于大型水輪、汽輪發電機、配電網絡電纜及電力電容器等大電容量的設備。

上述這些大型設備在耐壓試驗時呈現的大試驗容量幾乎全是容性的無功功率，采取可控合適的補償，將數十倍甚至上百倍地降低試驗電源容量、數倍地減小試驗設備的體積和重量。

對于容性負載，采取任何一種感性的無功功率補償方式，如串聯諧振型、并聯諧振型及其派生的諧振變壓器式改型的并聯諧振型，均能獲得相同的降低試驗電容容量的效果。但就高電壓技術要求而言，其中惟有串聯諧振方式既能取得容量補償效果，且輸出電壓波形畸變率最低、擊穿后短路電流大幅度下降、試品閃絡過程不產生振蕩過電壓。

（2）按調諧方式分類，可分為調感型和調頻型。調感型主要是通過在工頻下單純調節電抗器的電感量改變感性無功容量，使其值盡量趨向與串聯回路中的容性無功容量值，使回路達到諧振狀態。而調頻型則是將電抗器的電感量固定，調節諧振回路頻率，使在該頻率下感性無功容量值與同頻率下容性無功容量值同時都朝著相等的方向調節，使之盡量趨向相等，達到回路諧振狀態。

揚州國浩電氣有限公司專業制造變頻串聯諧振耐壓試驗裝置，如有需求歡迎垂詢！TEL：0514-82881249

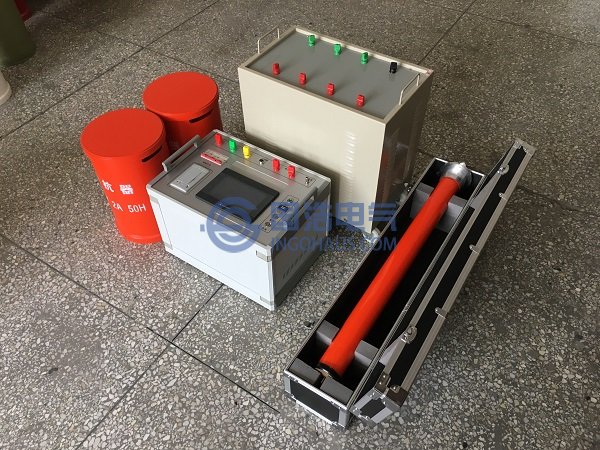

GHXZ系列變頻串聯諧振耐壓試驗裝置
