變頻串聯諧振裝置一般由變頻電源、勵磁變壓器、試驗電抗器、電容分壓器構成。
1. 變頻電源
變頻電源原理圖如圖，三相交流電壓380V通過輸入電路的整流，將交流變?yōu)橹绷鲀Υ嬗谥骰芈返碾娙萆?；再通過逆變電路逆變生成SPWM序列波形，通過低通濾波器濾波變?yōu)轭l率和幅值均可調的交流電壓。控制器包括輔助電路、控制電路和保護電路，相當于整個系統的神經中樞，用于控制各部分安全可靠運行，包括輸入電路、逆變電路工作以及外部輸入指令接收和系統各種保護的實現。

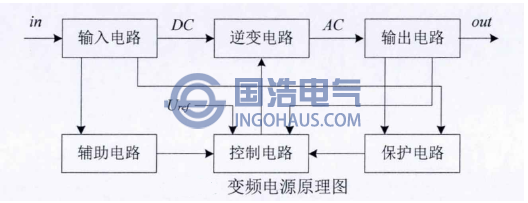

變頻電源原理圖
2. 勵磁變壓器
勵磁變壓器內有高低壓繞組，低壓繞組通常為一組，少數有抽頭，各繞組有串聯也有并聯，以滿足不同電壓等級、不同容量試品的試驗要求。在系統中勵磁變壓器的主要作用：將變頻電源輸出的低電壓進行升壓。3. 試驗電抗器
電抗器作為試驗回路的一個重要組成部分，電抗器的電感量和試驗回路的電容量共同決定了試驗回路的諧振頻率。電抗器一般由2-4節組成，可以根據試驗電壓等級將它們進行不同組合，但是組合后的電抗器和試驗回路電容發生諧振的諧振頻率必須在30-300Hz內。4. 電容分壓器
電容分壓器是測試試驗電壓的取樣部件，它由高壓臂和低壓臂組成，一般分壓器配有多節高壓臂，以滿足不同電壓等級的試驗。揚州國浩電氣有限公司專業制造變頻串聯諧振耐壓試驗裝置，如有需求歡迎垂詢！TEL：0514-82881249
