10kV高壓開關柜俗稱環網柜(Ring Main Unit)，是一組將輸配電氣設備(高壓開關設備)裝在金屬或非金屬絕緣柜體內或做成拼裝間隔式環網供電單元的電氣設備，其核心部分采用負荷開關和熔斷器，具有結構簡單、體積小、價格低、可提高供電參數和性能以及供電安全等優點。

一般通用型開關柜都分上中下三個柜室，最上面是母排室，中層為開關室，下層為電纜室。

母排室主要為安裝母線銅牌設立，一個開關柜可能分為幾個小柜，每個小柜都有獨立一路電纜進或出，但每個小柜的最上層即母排室都是聯通的，所有母線都接在一起，這是由開關柜線路作為分接和聯絡作用的特點決定的，此外有些柜體的電壓、電流等檢測儀表也安裝在此處柜室。

開關室主要為安裝負荷開關、接地刀閘、故障指示器以及負荷開關氣壓表而設立，負荷開關一般采用安全可靠的SF6氣體絕緣，因此是一個體積較大的機構。

電纜室為電纜與開關柜連接的部位，含有電纜固定支架用于固定支撐電纜以便于減少電纜自重對負荷開關的拽拉力。

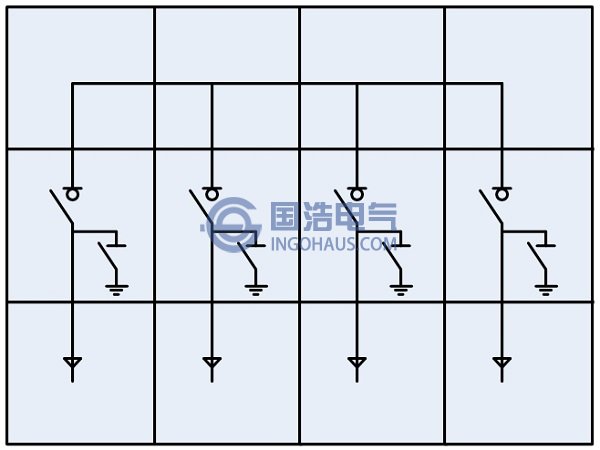

開關柜結構簡圖如圖所示。

開關柜結構簡圖
