局部放電中會伴有大量熱量產生，因此在原理上可以采用紅外測量?jī)x來檢測開關柜絕緣部件和導體的溫度來進行判斷，主要原理是：任何物體在常規環境下都會不停地輻射出熱紅外能量，物體溫度越高，輻射的能量愈大，反之，輻射的能量愈小。紅外測溫技術是通過紅外探測器將物體輻射的功率信號轉換成電信號后，得出物體表面的溫度值，是一種非常成熟的測溫技術，在日常生活和工業中應用廣泛。但是由于開關柜是金屬結構的柜體結構，為了做到安全可靠，確保絕緣，因此需要與外界隔開，所以開關柜都帶有聯鎖結構，在正常帶電運行時，無法打開柜體，因而也就無法對開關柜內部部件進行測溫，此法在開關柜局部放電檢測中不常用。

所以在開關柜局部放電檢測中一般采用兩種方法：超聲波法和暫態地電壓法(TEV)。

（1）超聲波法：表面放電會產生超聲波，而且放電強度越大，產生的超聲波強度越大，因此在實際檢測中檢測超聲波的強度就可以判斷局部放電的強度。超聲波是一種非電信號，不受電磁輻射的影響，因此在電磁信號復雜的環境下可以很好的使用方法。檢測超聲波需要超聲波檢測儀，現實中超聲波傳感器有很多種類型。

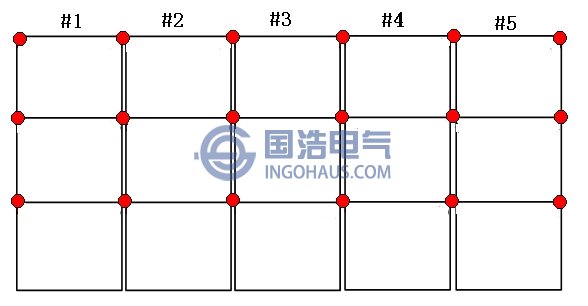

由于超聲波是一種聲波，具有聲波傳播的特性，在開關柜中局部放電產生的超聲波會在柜內向各個方向發散，遇到柜體壁時會反射，直到遇到柜體的縫隙才會往外部衍射發散，因此檢測開關柜超聲波時需在開關柜的縫隙處進行。下圖所示為超聲波檢測位置圖，圖中紅點為需檢測的位置點，若這些點的超聲波數值超出環境中超聲波的數值，就說明柜內有局部放電發生，需要進一步的仔細檢測，確定放電位置。

超聲波檢測位置圖

地電波檢測位置圖

揚州國浩電氣有限公司自主研發的GHPD1002開關柜局部放電測試儀，性能可媲美英國EA，HVPD同類型產品，性價比超高。

GHPD1002開關柜局部放電測試儀
