以SF6為絕緣介質的氣體絕緣金屬封閉開關設備（Gas Insulated Switchgear-GIS）也稱封閉式組合電器或氣體絕緣變電站（Gas Insulated Substation-GIS）。它將斷路器、隔離開關、接地開關、電壓互感器、電流互感器、避雷器、部分母線、套管和電纜終端等電氣元件封閉組合在接地的金屬外殼中，用環氧樹脂材料的盆式絕緣子作為絕緣支撐，從而取代了以前的變電站內以裸導線連接各種電氣設備、用空氣作為絕緣的方法，其作用相當于一個開關站。圖,  (b)分別為220kV敞開式變電站與220kV GIS變電站。可見GIS設備具有占地面積少、結構緊湊、電磁兼容性能好、運行安全可靠、易于維護等一系列優點。同時，GIS的廣泛應用也帶來了一些新問題：①結構復雜、制造質量要求高；②檢修時間長，停電影響范圍較大；③檢修工藝要求十分精細；④因采用封閉式結構，使很多傳統的預防性試驗項目無法進行。

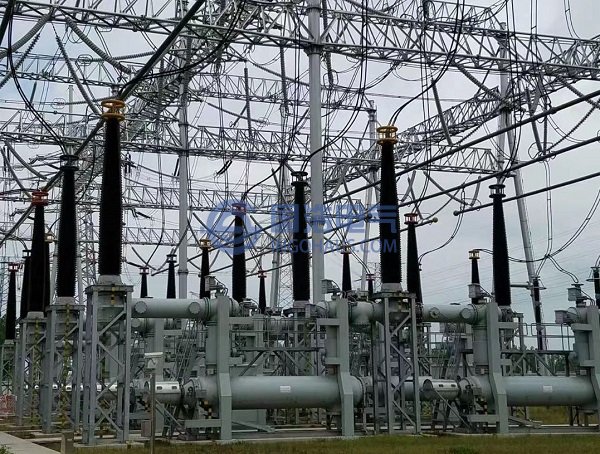

敞開式變電站

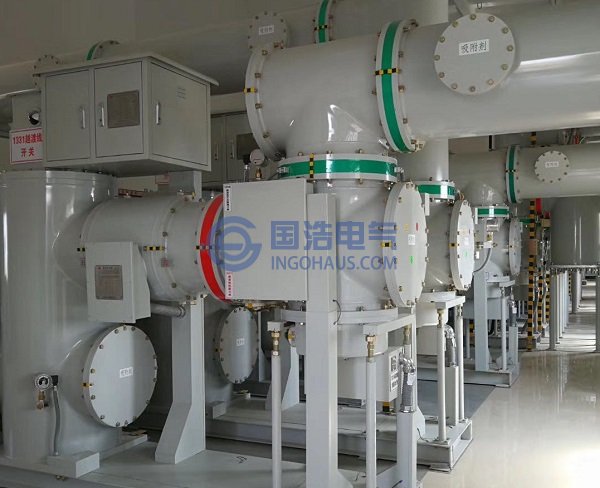

GIS變電站
