根據電纜發生局部放電的位置和機理的不同，我們可以將放電類型劃分為內部放電(空穴放電、氣隙放電)、外部放電和電暈放電。如圖所示為電纜的缺陷圖。

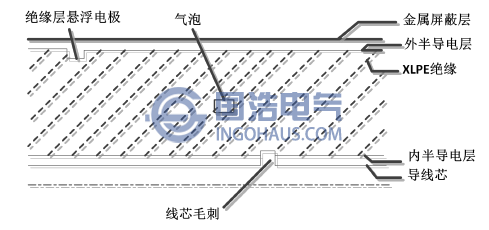

電纜缺陷示意圖
也叫做空穴放電，或者間隙放電。該種類型的放電發生的位置是在電纜絕緣介質內部的空穴里。導致電纜絕緣層中存在氣隙的因素有很多，例如在生產的過程中，殘留的空氣滯留在絕緣層內部，或者在安裝的過程中承受外在的振動等造成絕緣層內部的局部裂縫，或是在電纜通電使用的過程中，由于高溫和電場的綜合作用而發生的某些物理反應和化學反應等。電纜絕緣層中出現氣隙或者其他雜質時，可以看做主絕緣上有一個電容，當電纜接通交流電工作的情況下，會不間斷的對電容進行充電放電。這樣反復的充放電所產生的熱量會加速絕緣介質的氧化現象。
（2）外部放電:
又叫做表面放電，或者沿面放電。它主要發生在絕緣介質的表面，當電場強度大于表面介質所能承受的最大場強時所發生的放電現象。
（3）電暈放電:
由于電場的電極分布不均，導致空氣中某些區域電場的強度很大，超過了空氣的擊穿強度導致放電現象的發生。一般電暈放電多發生在那些日常暴露在空氣中的高壓設備中，如高壓傳輸線、高變壓器等。當外加工頻交流電壓時，在一個周期內可能發生多次電暈放電現象，隨著外加電壓提高，放電頻率也會相應的提高，但是放電的幅度基本上不會發生變化。
