中壓開關柜的局部放電在線測試起源于20世紀80年代的英國，當時是將瞬時接地電壓((TEV)/外部電容耦合傳感器連接到開關柜外殼的關鍵位置。這些傳感器可以獲取高頻（射頻）脈沖（頻率范圍4MHz至100MHz），脈沖是由金屬鎧裝開關柜的絕緣材料發生局放所產生的。如圖所示：

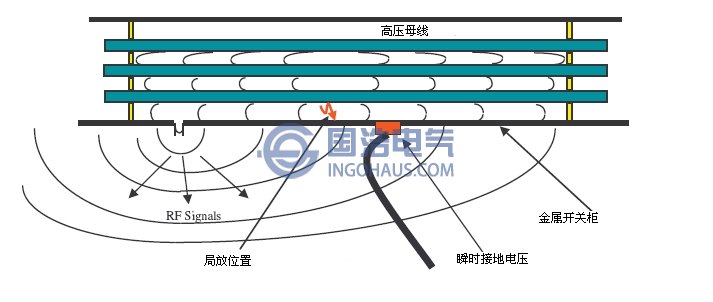

金屬鎧裝開關拒發射的暫態接地電壓信號
在開關柜絕緣材料的放電氣隙中，局放脈沖的特征與電子在空隙中的傳導時間有關。高速脈沖有以下特點：
（1）脈沖寬度小，通常在1納秒-20納秒之間（要求用高速檢測電路來測量這些特征）；
（2）上升時間在100皮秒-5納秒的范圍內；
（3）幅值在100微伏(μV)-1伏(V)范圍內。
由于電磁信號帶寬很大，有些方法可以利用高帶寬。對這些脈沖的測量在很大程度上取決于使用的檢測電路是否合適。IEC (270)給出了針對這些類型的信號進行檢測的典型電路組成方法，但沒有相應的標準用以對這些測量值，或者預期值(如果檢測電路使用在線元件)進行解釋。對于放電脈沖的初始頻率，其在集總元件中產生的電磁擾動是可描述的，但不能夠反映出導波和輸電線路的特征。當開關柜中有局放發生，我們必須處理那些波長與開關柜的物理尺寸同樣大小的脈沖。這意味著局放信號的傳遞，相較于集總回路的電信號，更類似微波。這就是瞬時接地電壓法（TEV）的理論基礎，它在金屬鎧裝開關柜的外部放置一個測試探針，可以從局放位置檢測到電磁波。這是一種用于在線獲得局部放電測量值的有效方法。該測量值（dB）一般定義為（英國電力企業聯合會研究中心1970年給出）：
測量值(單位:dB)=201og(局放量峰值(mV)/1mV)
因此，零分貝水平代表1mV除以50Ω峰值信號，等同于約100pC。這是目前世界上許多電力公司普遍使用的局部放電在線測量方法。注意測量中易犯的錯誤，這些測量值可作為一項指標但并不是精確的科學測量值。這項技術最大的優點體現在速度上，在進一步的詳細測試前就能將局放特征從運行中的中壓開關柜中，類似于離線局部放電測試。
