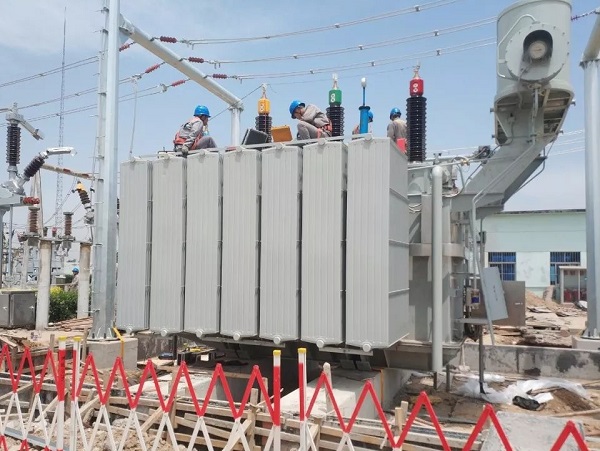

變壓器局部放電試驗
變壓器運行時，其內部存在著極不均勻的電場，而且其內部結構相當復雜，在內部絕緣材料中還存在油隙和氣隙，當變壓器內部的電場強度達到一定值時，就有可能會發生局部放電。
局部放電最直接的影響就是引起一部分原子或分子在電介質中移動，每一次局部放電過程就是這些移動的原子或分子產生電離或去電離的過程。在電場的作用下由電子碰撞產生正負電荷或由于局部電流密度過大導致部分電介質形成等離子體，從而發生電離。去電離是由移動的正負電荷相互中和釋放能量，產生新的原子或分子的過程。每一次局部放電都會產生脈沖電流引起電介質外部電極上的電壓變化；另外伴隨電離或去電離的過程所引起局部放電過程持續時間極短，電介質中產生的脈沖電流也是微秒級的，且電介質內部會出現電磁波、超聲波、聲波等物理現象。
引起局部放電的原因有很多，主要是外施電壓和電流，因此，局部放電主要分為電場型放電和電流型放電。
作用在電介質上的電場強度過高，或電介質耐受電場強度過低，都有可能形成電場型放電。一般電場型放電是由于過高的電場強度作用于耐受電場強度過低的電介質上而引起的放電。電流型放電是由于電動力或機械力作用使導體中的電流進入電介質而形成的。
局部放電測量所用到的主要參數：
(1)起始電壓U：是指施加于試品的電壓使得局部放電脈沖幅值超過某一指定值時的最低電壓；
(2)熄滅電壓Ue:是指施加于試品的電壓使局部放電脈沖幅值小于某一指定值時的最高電壓；
(3)視在電荷q:是指被測放電量等同于注入的已知電荷量，單位皮庫(pC)。
理論上是在極短的時間內對試品兩端注入的電荷量與局部放電產生的電流脈沖相等，但在實際測量中，可以測量的視在電荷與實際不可直接測量的放電量是不相等的，但通常認為這兩個量是等效的。
(4)脈沖重復率n:是指在選定的時間間隔內所記錄到的局部放電脈沖的總數與該選定的時間間隔的比值；
(5)脈沖重復頻率N:是指每秒發生的局部放電脈沖總數(等間隔脈沖)；
(6)局部放電脈沖的相位角φi、和發生瞬時ti：φi=360ti/T
其中，ti為最近一次試驗電源電壓由負向向正向變換過零時刻和局部放電脈沖信號之間的時間間隔；T為試驗電源電壓的周期；φi為相位角，單位度(°)。
(7)平均放電電流I、放電功率P和二次方率D。
局部放電是一種電氣放電，它發生在變壓器內部絕緣介質中，這種放電可能發生在導體附近也可能不發生，它將破壞變壓器絕緣結構的絕緣性能，尤其是局部放電發生在較大范圍的油紙絕緣表面的時候，對油紙的絕緣性能有較大影響甚至發生擊穿。局部放電對變壓器內部絕緣結構的破壞主要存在兩種情況，一種是放電質點對絕緣結構的直接作用，使得絕緣結構遭到破壞甚至擊穿；第二種是由局部放電過程中的電化學反應產生大量的熱和活性氣體如臭氧、氮化物等使絕緣結構局部受到腐蝕，并進一步擴大，以致絕緣結構熱擊穿。
局部放電測量的試驗?zāi)康氖菫榱蓑?yàn)證變壓器內部是否存在對絕緣結構有破壞性的放電源以及在標準規定的試驗施加電壓和時間內局部放電量是否符合技術要求和標準要求；并且當局部放電量不符合標準時，測得起始電壓Ui和熄滅電壓Ue。
