局部放電測量中的抗干擾措施是十分重要，根據不同的干擾來源，可以采取濾波、屏蔽以及可靠接地等措施抑制或減弱干擾，以下為2種常用的屏蔽干擾措施。
1. 試驗室的屏蔽
試驗室的屏蔽，不僅能避免測量?jī)x器受外界電磁場的影響，同時也避免了試驗室內的放電試驗所產生的電磁波對環境的影響。理想的屏蔽是用良導體(鋼板或銅箔)全部封閉起來。為了節省金屬材料，可以采用金屬網屏蔽，其效果比金屬板差些，但在一般要求不很高的場合也能使用。不宜采用金屬絲編絞成的網，因?yàn)榫W(wǎng)的節點接觸電阻很大，渦流作用大大削弱，屏蔽效果很差。實踐證明，采用1cm×1cm的鐵絲網，每個節點焊在一起，可以達到很好的屏蔽效果。另外，試驗室的門窗四周必須與屏蔽網可靠連接。

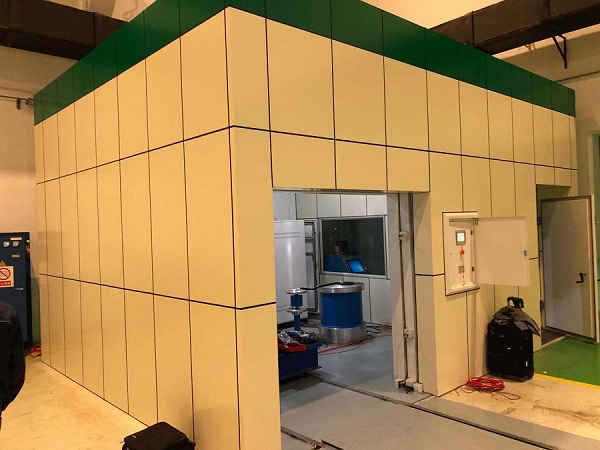

局部放電屏蔽實驗室
2. 變壓器套管線端的屏蔽
對變壓器進行局部放電測量時，為防止變壓器套管線端空氣電暈的干擾，通常在變壓器套管線端加金屬屏蔽罩。常用的屏蔽罩有饅頭形和雙環形兩種，如圖所示。以屏蔽罩表面最大電場強度不超過2kV/mm(方均根值)計算，使用尺寸見下表。
屏蔽罩示意圖 (a)饅頭形 (b)雙環形

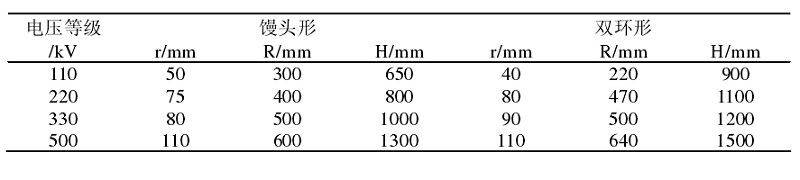

屏蔽罩推薦尺寸
為保證良好的屏蔽效果，屏蔽罩的表面應光滑，無尖角毛刺。另外，用導電性能較好的橡膠內胎作屏蔽環，也能達到較好的屏蔽效果。
此外，當施加較高的低壓電壓和進行中性點電壓支撐時，試驗連線應采用適當截面的導線，避免連線出現電暈。
