背景和簡介
全世界的電力設備管理者都面臨同一個現實的需求，深入了解他們的中高壓電氣設備的狀態，從而更好的管理設備，最終達到增強電網可靠性的目的。越來越多的人開始關注中/高壓配電網絡的老化和其可靠性，面臨實施最佳成本效率管理電網設備的壓力。只有嚴格按照設備狀態的檢修、更新策略才能滿足用戶的需求。顯而易見，這種方式可以實現客觀的成本節約，并滿足電力設備所需要的可靠性和質量要求。
維修和更換地下電纜回路時，尤其需要開挖的回路，會非常昂貴，因此電網用戶需要證據用來判斷是夠進行維修/更換。
局部放電測試的價值
診斷和檢測局部放電（Partial Discharge）是一種非常有效的中壓和高壓配電網絡狀態監測技術，可以涵蓋開關、電纜、架空線、變壓器、GIS。局部放電是中壓和高壓設備和電纜絕緣故障的最常見原因之一。局部放電檢測可以檢出有害的缺陷，從而幫助確認未來的潛在的故障。測試系統中的大部分設備可以幫助系統的整體狀態，表明設備的老化狀態，預估未來的故障率，評估持續支出（成本支出和運營支出），以滿足電網對可靠性的要求。
什么是局部放電？
局部放電是不同電極之間尚未完全貫穿的輕微放電。這些放電的強度通常非常微小，但是它們會加速絕緣老化，并最終導致故障。非侵入式局部放電檢測提供了一種檢測這些導致絕緣失效的潛在缺陷。如果對這些問題放任不管，不僅可能導致供電中斷，和變電站故障，并有可能引起工作人員的嚴重傷害。
如何檢測局部放電？
局部放電會通過不同的方式放出能量，并產生一系列的產物，這使得局部放電點可以被檢測到。

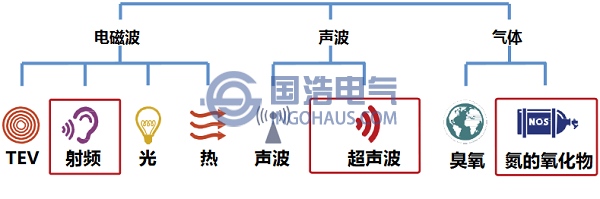

局部放電產物
局部放電的檢測是以局部放電所產生的各種現象為依據，通過能表述該現象的物理量來表征局部放電的狀態及特性。由于局部放電的過程中會產生電脈沖、電磁輻射、超聲波、光以及一些化學生成物，并引起局部過熱，相應地出現了脈沖電流法(ERA)、超高頻法(UHF)、暫態地電壓法(TEV)、超聲波法(AE)、高頻脈沖電流法(HFCT)、光測法、化學檢測法、紅外檢測法等多種檢測方法。
最有效的非侵入式檢測技術是利用射頻波段的電磁波輻射和超聲波來進行檢測。國浩電氣自主研發制造的GHPD1002開關柜局部放電測試儀，專門設計用于檢測電磁波和超聲波活動，簡單易用。
儀器可以直觀分析局部放電的嚴重程度，衡量設備內部絕緣的劣化程度，使維護人員在變電設備出現絕緣劣化時能夠及時發現，采取相應措施，避免設備出現短路等嚴重故障。
