今天小編給大家分享一個電力人經常蒙圈的小知識，那就是三相不平衡這個概念，相信大家看完之后一定會明白很多！

我們通過查閱各種資料和百度百科，三相不平衡是指在電力系統中三相電流（或電壓）幅值不一致，且幅值差超過規定范圍。 由于各相電源所加的負荷不均衡所致，屬于基波負荷配置問題。發生三相不平衡即與用戶負荷特性有關，同時與電力系統的規劃、負荷分配也有關?！?a href="http://www.kb20cc.com/cp09/19.html">電能質量三相電壓允許不平衡度》(GB/T15543-1995)適用于交流額定頻率為50赫茲。在電力系統正常運行方式下，由于負序分量而引起的PCC點連接點的電壓不平衡。該標準規定：電力系統公共連接點正常運行方式下不平衡度允許值為2%，短時間不得超過4%。電流不平衡不超過10%。

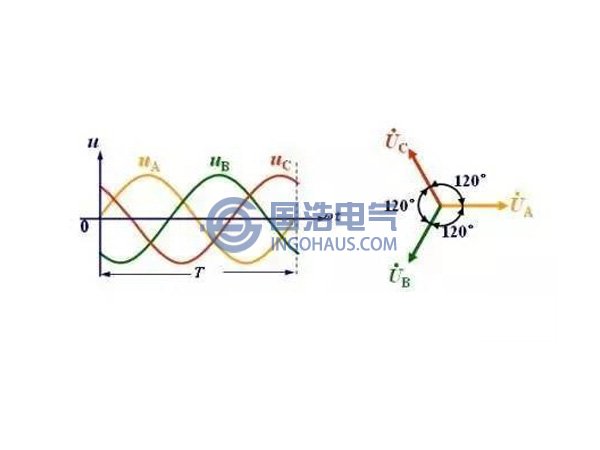

三相交流電壓波形圖和相量圖

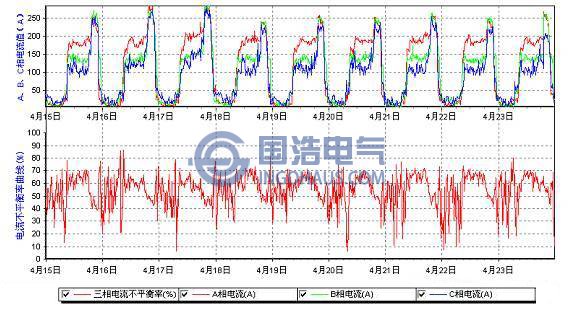

電流不平衡曲線及電流值
