今天小編給各位電力小伙伴介紹的是電壓互感器這一設備以及其工作原理，功能，一起來看看吧！
電壓互感器（Potential transformer 簡稱PT，亦可叫做Voltage transformer 簡稱VT）和變壓器真的很相像，他們的功能都是用來變換線路上的電壓。

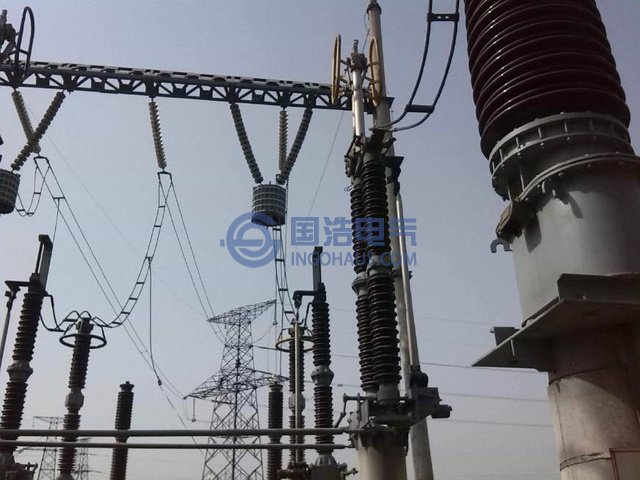

電壓互感器
變壓器變換電壓的目的是為了輸送電能，因此容量很大，一般都是以千伏安或兆伏安為計算單位。
電壓互感器

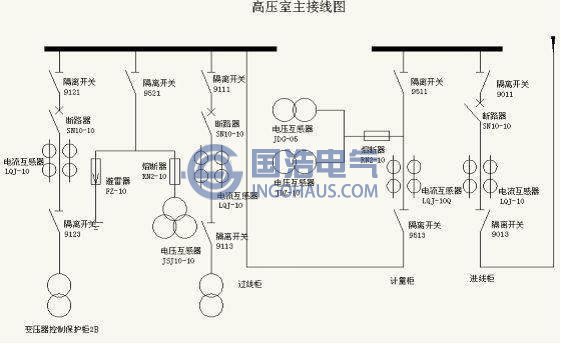

高壓室主接線圖

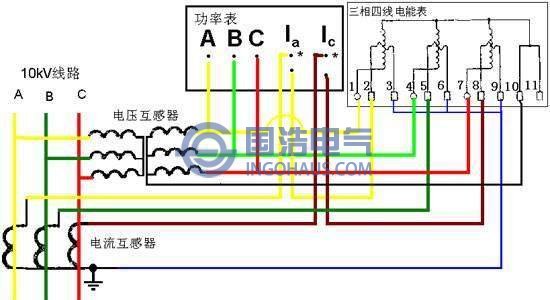

電壓互感器接線圖

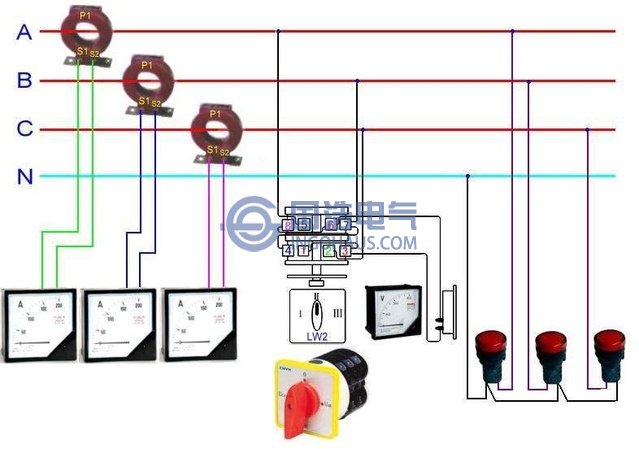

電壓互感器實物接線圖

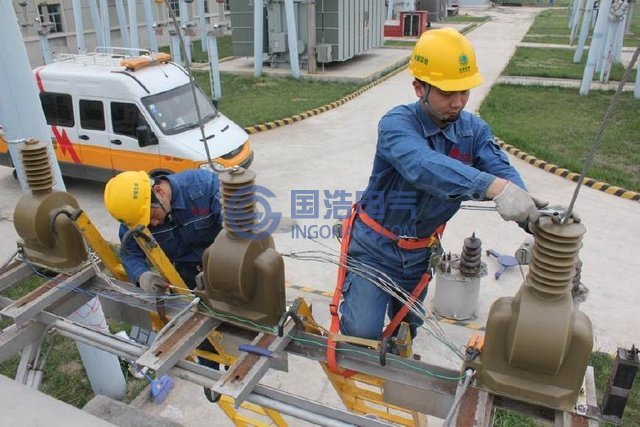

電壓互感器工人安裝
電壓互感器是一種小型的降壓變壓器 ，由鐵芯、一次繞組、二次繞組、接線端子和絕緣支持物等構成 ，一次繞組并接于電力系統一次回路中，其二次繞組并接了測量儀表、繼電保護裝置或自動裝置的電壓線圈 (即負載為多個元件時，負載并聯后接入二次繞組，且額定電壓為100V)。由于電壓互感器是將高電壓變成低電壓，所以它的一次繞組的匝數較多，而二次繞組的匝數較少。

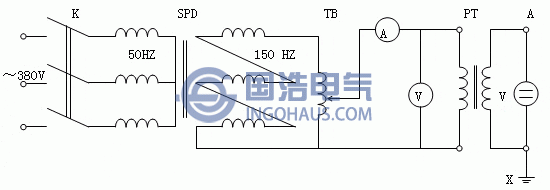

電壓互感器接線圖

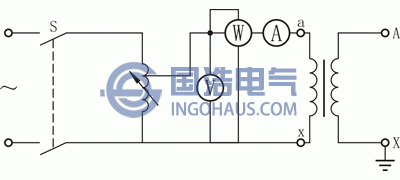

電壓互感器接線圖

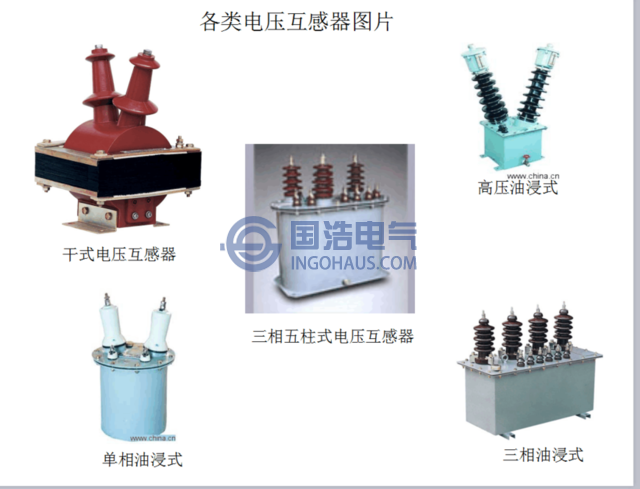

各類電壓互感器
