超聲波局部放電巡檢儀
1. 軟件主界面

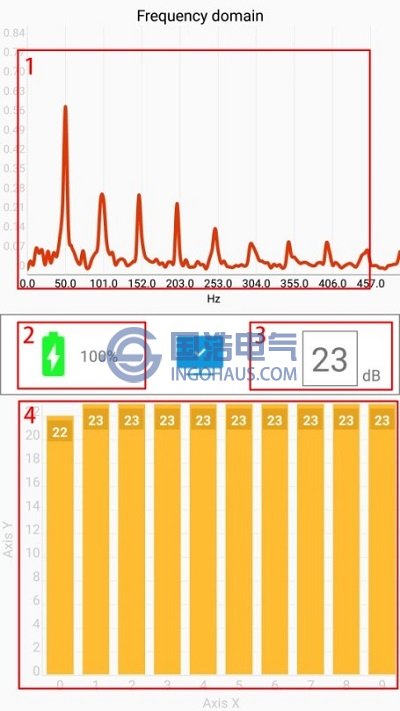

軟件主界面
1. 局部放電超聲數據頻率圖譜。顯示超聲信號的頻域數據，可直觀的查看到50Hz、60Hz（國外）相關性，與非局放信號產生明顯差異。
2. 電池電量。設備剩余電池電量。
3. 當前測量值。當前測量超聲信號幅值。
4. 局部放電測量值柱狀統計圖。歷史超聲信號幅值柱狀統計圖。
2. 系統設置
2.1系統功能介紹檢測設備通過藍牙（4.0）連接到無線顯示器（手機），使用時首先需要打開手機藍牙，然后打開軟件，即可開始連接查看檢測數據。同時通過APP可以調節設備音量以及激光指示等功能。
從屏幕右側向左側滑動呼出如圖所示設置菜單。

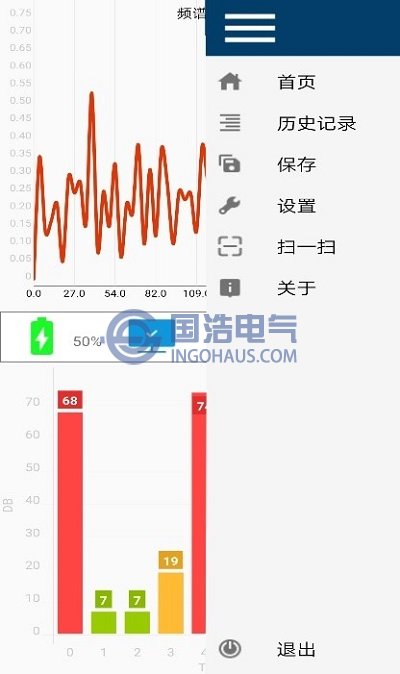

設置菜單
配套APP AE Tracer默認安裝在配套手機中。若用戶未選配配套手機可自帶安卓8.0以上系統手機，但不保證兼容性。
2.3開關機
按下開機按鈕，待按鈕上的綠色指示燈開始閃爍表示設備開始運行。正常運行時綠色指示燈慢閃，當電池電量不足時綠色指示燈快閃。
2.4手機匹配
超聲波局部放電巡檢儀主機開機后藍牙自動啟動，打開APP后自動搜索設備并連接設備。開機后藍色燈快閃表示藍牙已啟動，藍色燈慢閃表示藍牙已連接。
2.5音量調節
進入軟件界面后按下手機音量加減按鈕即可調節設備音量。
2.6 增益設置
進入設置菜單打開“設置”選項，包含了DSP增益設置和增益調節選項。
DSP增益用于調節耳機音頻輸出靈敏度，當測量距離較遠時可以提高DSP增益。
增益調節用于設置測量量程，包含了40DB，60DB，80DB三個檔位；80DB增益對應測量范圍為-7 – 40DB；60DB增益對應測量范圍-7 – 60DB；40DB增益對應測量范圍為-7 – 78DB。當測量信號較小時使用高增益，測量信號較大時使用低增益。使用過程中顯示屏幕會提示用戶切換到合適的量程。

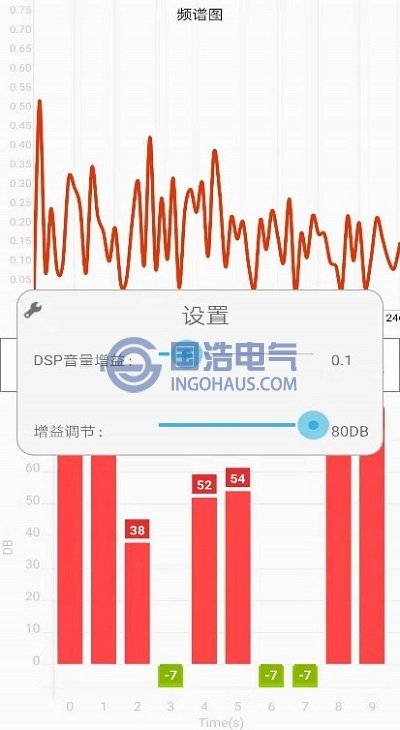

增益設置界面
3. 數據存儲及查詢
手機APP內實時顯示局放測試的相關數據，使用數量記錄功能可將當前數據保存至手機；同時可使用手機拍照功能將測試對象拍下保存至相冊。從設置菜單進入保存界面，點擊開始錄制可以記錄10s測量數據并保存到文件，文件保存目錄為設備儲存根目錄下AE_Tracer文件夾；點擊拍照可以拍攝測量環境，并和測量數據綁定保存；同時還記錄了測量時間和測量GPS坐標。
從設置菜單進入歷史記錄界面，可以查看歷史測量數據。

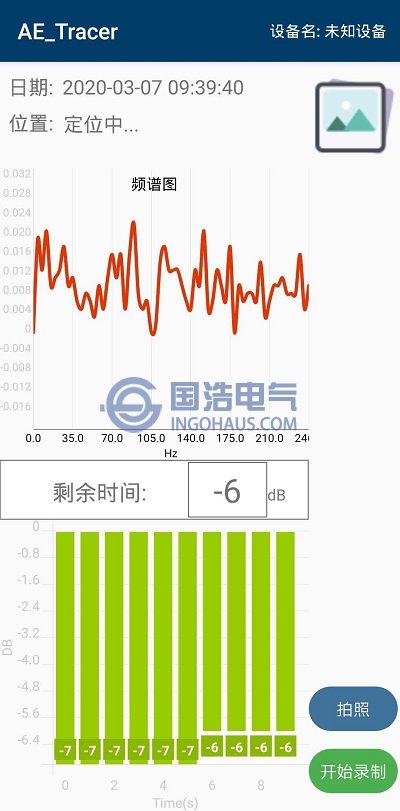

數據保存界面
