懸浮電位放電是一種均勻電場或稍不均勻電場中的放電。在均勻電場或稍不均勻電場中，放電基本沒有極性特征，一般在電壓正半周和負半周的上升階段均會發生擊穿。擊穿引起的機械振動可以被超聲波檢測儀檢測到，導致超聲信號具有兩倍工頻的周期性變化特征，在連續測量模式下顯示出較大的100Hz頻率成分。電暈放電是一種不均勻電場中的放電，在不均勻電場中，放電具有極性特征，通常在電壓的正半周或者負半周的上升階段才會發生擊穿，導致超聲信號具有工頻的周期性變化特征，在連續測量模式下顯示出較大的50Hz頻率成分。

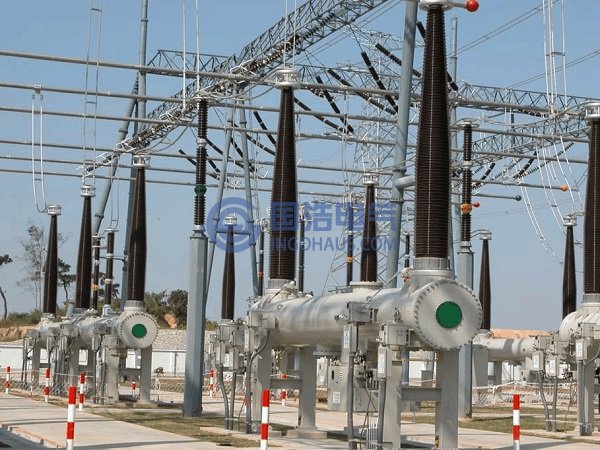

互感器是一種小型特殊變壓器，也具有鐵心和繞組等振動部件。這兩種部件振動的主要頻率分量均為100Hz分量，將造成GIS互感器氣室的超聲波檢測信號中出現100Hz頻率成分。由于該100Hz頻率與GIS超聲局部放電檢測中懸浮電位放電的典型頻率相重合，當互感器振動較為強烈時，GIS超聲信號中將出現較大的100Hz頻率成分，此信號易被誤判為懸浮放電。
