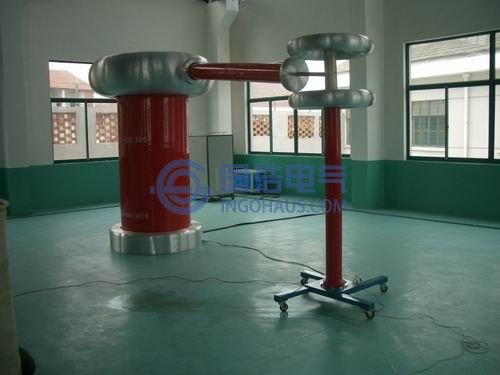

局部放電試驗系統
干擾類型通常有：電源網絡的干擾、接地系統的干擾、由其他高壓試驗或電磁場輻射接收到的干擾、試驗電路本身產生的干擾、試驗電路中內部接觸不良形成的干擾等。干擾的侵入途徑，通常有以下幾條：
①電容藕合：導線上的干擾電壓會通過導線對測試電路的雜散電容耦合到測試電路中，尤其是在試品電容較小時最容易產生這種干擾；
②感應耦合：導線上存在的干擾電流會通過電磁感應耦合到試驗回路中，這種干擾主要是在試品電容較大時產生；
③接地耦合：當試驗回路中有兩個或兩個以上的接地點時，就會產生一個干擾電壓，而且外界的高頻信號也會通過多條接地線耦合到試驗電路中；
④高壓電源耦合：電網干線來的各種噪聲和高次諧波也會通過變壓器進入到試驗電路中。
實驗中采取的主要抗干擾措施有以下幾種：
（1）試驗中使用的無局放變壓器其初級繞組屏蔽接入電網系統的地，次級繞組屏蔽接入試驗電路的地或全屏蔽系統的地，這樣就能抑制來自配電網中各種高頻信號產生的的干擾。
（2）設置屏蔽室。實驗時僅屏蔽試驗電路部分，而高壓變壓器和放電檢測儀等在都屏蔽室外，高壓經濾波器后由套管引入。因?yàn)樵囼?yàn)回路周圍的高壓導體或懸浮物等輻射的電磁波和高頻射線，均能以前面所述的第一和第二種干擾途徑通過回路上的雜散電容和電感耦合到電路中，它們的波形往往與放電模型局放波形不易區分，對測量精度影響較大。因此設置屏蔽室的目的就是為了阻止電容藕合和感應藕合這兩種干擾途徑。
（3）在局放監測儀上利用門單元的時間窗，使固定相位的干擾不落入“窗”內。
（4）局放儀的放大器采用較窄的頻帶，例如(40-80) KHz，躲開干擾大的頻率范圍。
（5）在高壓端加裝高壓屏蔽罩或戴上半導電的橡皮輪胎帽子，高壓引線采用無暈的導電圓管，保證各連接部位的良好接觸，以防止外部電暈放電和各連接處接觸放電的干擾。

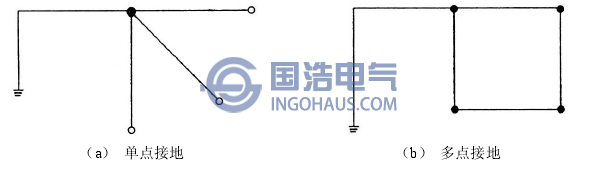

（6）整個試驗回路設計成可靠的單點接地，接地電阻小，接地點與一般試驗室的地網及電力網中線分開。如圖為單點接地，而圖的多點接地方式易形成回路地電流，引起干擾。
兩種接地方式
