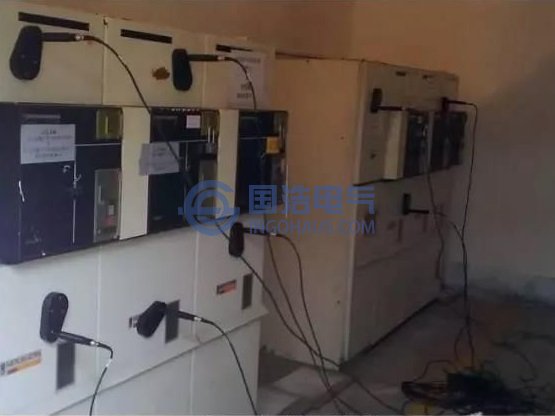

開關柜局部放電
高壓開關柜中引起放電故障的缺陷主要包括如下幾個方面：導體、外殼內表面上的金屬突起，通常是在制造不良和安裝損壞擦劃時造成，導致毛刺且較尖；絕緣的缺陷和老化可以使絕緣內部出現局部放電，絕緣故障是高壓開關柜故障率最高的一類故障；支持絕緣子表面污穢；高壓母線連接處、高壓開關主電路觸頭接觸不良以及斷路器觸頭觸不良；開關元件內部放電缺陷；在高壓柜體內，比如SF6罐式斷路器內，可以移動的自由金屬微粒，金屬微粒是最普遍的微粒，在制造、裝配和運行中均有可能產生，它有積累電荷的能力，在交流電壓場的影響下能夠移動，在很大程度上運動與放電的可能性是隨機的，當靠近高壓導體且并未接觸時，放電最可能發生，且放電可能比同樣微粒但為導體上固定物時高10倍。由于局部放電源在開關柜內出現的隨機性，且開關柜內部空間狹小、結構緊湊，內部分布有高壓斷路器、負荷開關、接觸器、高壓熔斷器、隔離開關、接地開關、互感器等多種電氣設備，這些設備對局部放電輻射產生的電磁波具有折反射、散射、以及衍射等作用，從而導致接收到的PD信號失真，存在UHF信號幅值的衰減、波形的畸變、時延等現象，這些影響跟電磁波的傳播距離和傳播路徑有直接的關系。電磁波傳播過程造成的信號失真使得根據檢測到的PD信號對故障進行定位發生困難，所以欲對開關柜中的局放源實現準確定位以及傳感器的合理布局，就必須深入了解電磁波在開關柜中的傳播特性。
