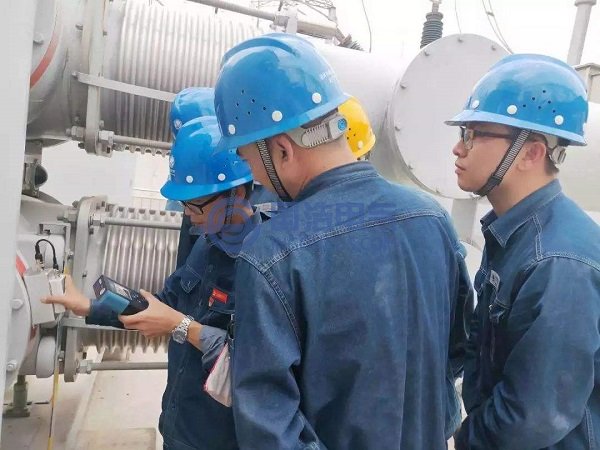

GIS局部放電檢測
電力設備狀態檢測的主要內容一般涵蓋傳統例行試驗、專業巡檢、設備在線監測技術和帶電檢測技術，是各類檢測技術的綜合應用。雖然同屬狀態檢測技術，但帶電檢測和在線監測相比，具有更為獨特的優勢。在線監測運用的相關設備、儀器需要常年安裝在被檢測設備上，可以實現部分電網設備在運行條件下的不間斷狀態監測，對于精確獲取設備運行狀態信息，避免設備故障具有重要價值。但是，在線監測技術面臨一次性投資大、狀態信息采集裝置可靠性不高、系統運維經驗缺乏等問題。而帶電檢測是通過特殊的試驗儀器、儀表裝置，在設備運行狀態下，對設備狀態量進行帶電現場檢測。與在線監測技術相比，帶電檢測技術具有檢測手段多樣、檢測范圍廣、機動性強、經濟性好、缺陷檢出率高等優點。
國家電網公司于2013年將帶電檢測工作納入電力運行部門的例行工作中，并規定了檢測周期。帶電檢測的實施，應以保證人員、設備安全、電網可靠性為前提，安排設備的帶電檢測工作，并制定了《電力設備帶電檢測技術規范(試行)》等多項標準。在具體實施時，應根據本地區實際情況(設備運行情況、電磁環境、檢測儀器設備等)，制定適合本地區的實施細則或補充規定。有研究提出了GIS局部放電帶電檢測技術，對四個GIS站的測試結果及情況驗證了帶電檢測系統的檢測功能，上海交通大學的宋蓓華及華北電力大學的劉山對GIS局部放電信號的超聲波、特高頻以及聯合檢測方法進行了深入的研究。GIS設備帶電檢測項目、周期及標準如下表所示。
GIS設備帶電檢測項目、周期及標準
| 項目 | 周期 | 標準 |
| 紅外熱成像檢測 |
1）220KV；3月；110KV；半年 2）投運后 3）必要時 |
按DL/T664要求執行。 |
| 特高頻局部放電檢測 |
1）半年至1年 2）投運后 3）大修后 4）必要時 |
1）正常：無典型放電圖譜。 2）異常：在同等條件下同類設備檢測的圖譜有明顯區別。 3）缺陷：具有典型局部放電的檢測圖譜。 |
| 超聲波局部放電檢測 |
1）半年至1年 2）投運后 3）大修后 4）必要時 |
1）正常：無典型放電波形或音響，且≤5dB。 2）異常：數值＞5dB。 3）缺陷：數值＞10dB |
| SF6氣體濕度20℃（μL/L） |
1）投運后1年，以后3年1次 2）補氣24h后 3）大修后 4）必要時 |
新安裝、大修后： 1）斷路器滅弧室氣室：≤150 2）其他氣室：≤250 運行中： 1）斷路器滅弧室氣室：≤300 2）其他氣室：≤500 |
| SF6氣體純度 |
1）投運后1年內 2）必要時 |
1）正常：純度≥97% |
| SF6氣體 |
1）投運后1年，以后3年1次 2）必要時 |
1）正常：SO2≤2或H2S≤2 2）缺陷：SO2≥5或H2S≥5 |
