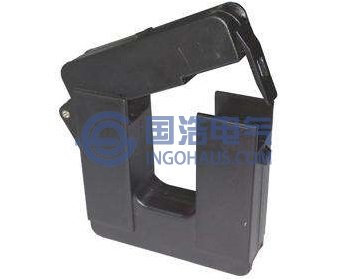

高頻電流互感器
目前，在線監測局部放電一般采用的帶鐵心羅氏線圈或高頻電流互感器。羅氏線圈與被測變壓器僅有磁耦合，而無電氣連接，符合在線監測的要求，實際應用中以羅氏線圈作電流傳感器的較多?？招牡牧_氏線圈用于檢測局部放電的研究較少，但由于其有較好的運用前景，己引起人們的重視。研究表明，空心的羅氏線圈用于在線監測局部放電時，不適合采用自積分回路而應采用調諧振蕩電路，振蕩回路由線圈外并電容、電阻構成，電阻的作用是獲得一定的脈沖分辨時間。由于空心羅氏線圈的頻帶很寬，故傳感器的中心檢測頻率(即諧振頻率)可在較寬的范圍內變化。因此，需要對電流傳感器進行特殊設計，選擇適當?shù)谋O(jiān)測頻帶，以提高監測的靈敏度和抗干擾能力。
