組合電器設備以其可靠性好，安全性高、適應環境能力強的特點逐步成為智能化變電站的首選設備形式。

高壓組合電氣設備分為敞開式和全封閉式兩種：

敞開式組合電器設備是以斷路器、隔離開關為核心部件，將與之相連的PT，CT，引出線接頭等設備安裝在同一設備架構生形成模塊化的設備體系，這種結構的組合電氣通常以空氣為絕緣介質，以SF6為滅弧介質。優點是結構簡單，檢修便捷。缺點是為保證足夠的安全距離，設備間隔較大，無法實現設備小型化，這一矛盾隨容量的增加更為突出；日常運維管理存在一定的觸點危險性。

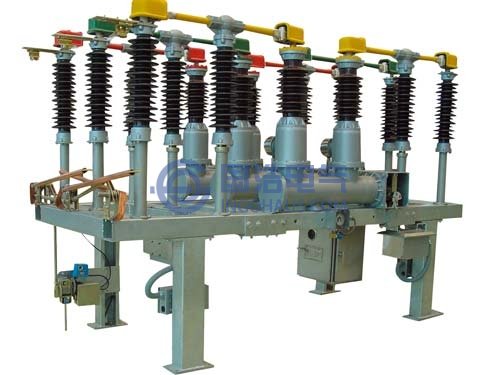

敞開式組合電器

室內型GIS組合電器設備

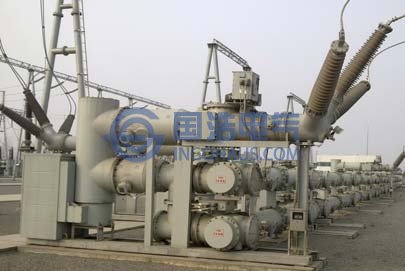

室外型GIS組合電氣設備

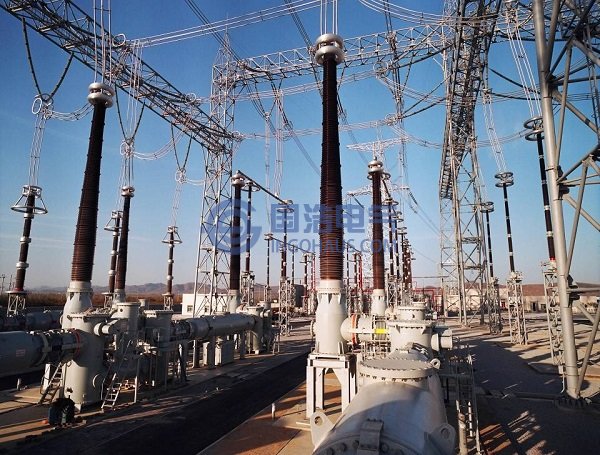

1000KV組合電氣設備
