核相是針對二路電源而言的。二路電源需要向同一個用電設備供電時，在投入時，要在并列點進行核相。相位或相序不同的交流電源并列或合環，將產生很大的電流，巨大的電流會造成電氣設備的損壞。因此對于新投產的站用變壓器，新投產的線路或更改后的線路，在第二路電源投入時，一定要與第一路電源進行核對鑒定其相位是否正確后方能并入系統。目前最常用的核相的方法是“一次核相”。
1.1 所需設備
核相器一套、絕緣靴、絕緣手套。
1.2 工作原理

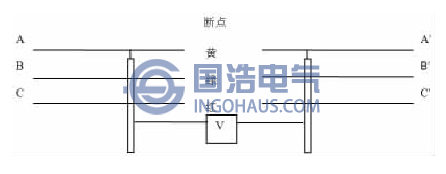

用電阻定相桿測定相位，將定相桿的兩桿在并列點分別接向待定線路和基準線路分別測量AA'，AB'，AC'，BA'，BB'，BC'，CA'，CB'，CC，九個數值，當電壓表的指示接近或?yàn)榱銜r，則對應的兩側屬于同相；若電壓表的指示接近或大于線電壓時，則對應的兩側屬于同相。如下圖。
1.3 適用范圍
野外、變電站，6KV-35KV-110KV線路與變壓器在交接或其結線變動后要合環或并網運行時的相位測量。1.4 人員組成
至少需3人，其中工作負責(兼監護)人1名，操作人員2名。2.1 設備特點、研發及在油田電網的應用情況

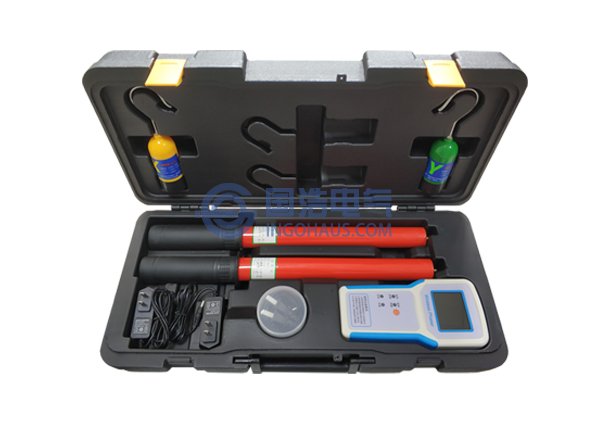

核相工作需使用相應電壓等級的專用核相器，具有重量輕，便于攜帶的特點。在各相關廠家科技人員的努力下，核相器己經由原來的6-35KV電阻桿一電壓表組合系列發展到了最高電壓達500KV的無線核相器。該無線核相器具有核相、測相序、驗電等功能。具備很強的抗干擾性，符合(EMC)標準要求，適應各種電磁場干擾場合。將被測高電壓相位信號由采集器取出，經過處理后直接發射出去。由核相儀接收并進行相位比較，對核相后的結果定性無線傳輸，真正達到安全可靠、快速準確，適應各種核相場合。3.1 利弊分析
采用“一次核相”方法進行6-35-110KV線路核相工作具有如下優缺點：優點：
a. 設備重量輕，便于攜帶；
b. 適用范圍廣，野外和變電所內都可以進行工作；
c. 方便快捷，數據簡單便于分析，運行人員操作少；
d. 新一代的無線核相器具有核相、測相序、驗電等功能，無線傳輸，真正達到安全可靠、快速準確，適應各種核相場合。
缺點：
a. 由于6-35KV有線和無線核相器都采用接觸式測量因而此項工作在室外進行時，遇有大風、雨、霧天氣應停止工作；
b. 有線定相桿由于測試線長短、走向受現場環境制約，工作時存在不便；
c. 工作電壓高，相對“二次核相”有一定風險。
