瑞士Seitz公司的阻尼振蕩波OWTS系統的測試大致原理：將220V交流電源（要求功率超過5kW且較穩定，使用現場發電機時要求功率更大）升壓整流成高電壓小電流的直流源，將直流源通過電抗器（LC系統電感L）向被測高壓電纜（LC系統電容C）充電升壓（如圖1），在電纜升壓至所需的檢測電壓值時，通過電腦數控直接指令光感開關（動作時間為1μ秒）動作，切斷加壓電源側同時閉合LC振蕩回路形成振蕩回路，在電纜中產生的振蕩波電壓（DAC)，可看作一種衰減的正弦波形電壓（如圖2）。同時系統在被測電纜側設高壓分壓器，內部集成耦合電容和局放檢測裝置，在系統開始振蕩時同步顯示和收集電纜振蕩波形信號，波形信號通過后臺軟件系統可分析出局放信號以及其局放量和大致定位。

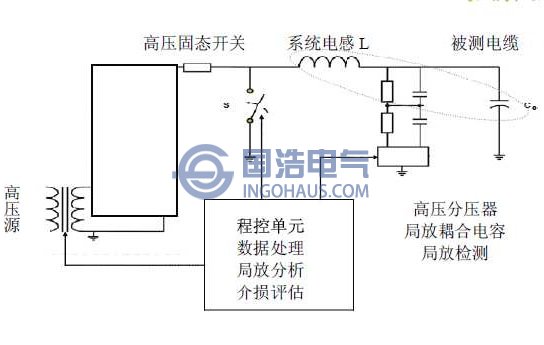

OWTS阻尼振蕩波系統結構原理圖

阻尼振蕩波試驗電壓波形圖
