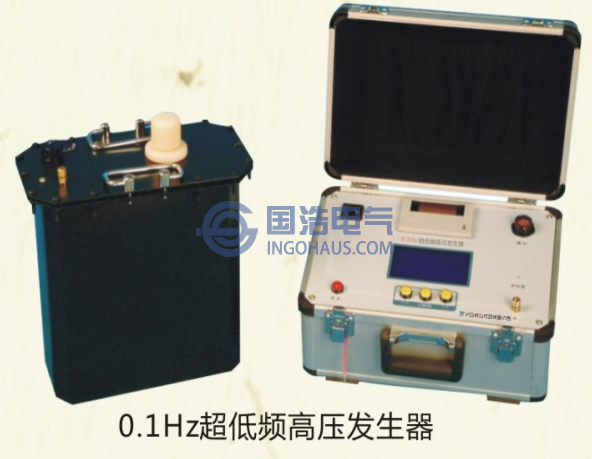

產品簡介    由于全電子化，所以體積小重量輕、大屏幕液晶顯示，清晰直觀、且能顯示輸出波形、打印機輸出試驗報告。設計指標完全符合《電力設備專用測試儀器通用技術條件，第4部分：超低頻高壓發生器通用技術條件》電力行業標準，使用十分方便?，F(xiàn)在國內外均采用機械式的辦法進行調制和解調產生超低頻信號，所以存在正弦波波形不標準，測量誤差大，高壓部分有火花放電，設備笨重，而且正弦波的二，四象限還需要大功率高壓電阻進行放電整形，所以設備的整體功耗較大。本產品均能克服這樣一些不足之處，另外，還有如下特點需要特別說明：

    ★ 電流、電壓、波形數據均直接通過高壓側采樣獲得，所以數據真實、準確。

    ★ 過壓保護：當輸出超過所設定的限壓值時，儀器將停機保護，動作時間小于20毫秒。

    ★ 過流保護：設計為高低壓雙重保護，高壓側可按設定值進行精確停機保護；低壓側的電流超過額定電流時將進行停機保護，動作時間都小于20毫秒。

    ★ 高壓輸出保護電阻設計在升壓體內，所以外面不需另接保護阻。

    ★ 由于采用了高低壓閉環負反饋控制電路，所以輸出無容升效應。

    技術特點

    ● 電流、電壓、波形數據均直接通過高壓側采樣獲得，所以數據真實、準確。

    ● 過壓保護：當輸出超過所設定的限壓值時，儀器將停機保護，動作時間小于20毫秒。

    ● 過流保護：設計為高低壓雙重保護，高壓側可按設定值進行精確停機保護；

    ● 低壓側的電流超過額 定電流時將進行停機保護，動作時間都小于20毫秒。

    ● 高壓輸出保護電阻設計在升壓體內，所以外面不需另接保護阻。

    ● 由于采用了高低壓閉環負反饋控制電路，所以輸出無容升效應。

    技術參數

    1.輸出額定電壓：參見表1

    2.輸出頻率：0.1Hz、0.05Hz、0.02Hz

    3.帶載能力：參見表1 0.1 Hz 最大1.1µF

    0.05 Hz 最大2.2µF

    0.02 Hz 最大5.5µF

    4.測量精度：3%

    5.電壓正，負峰值誤差：≤3%

    6.電壓波形失真度：≤5%

    7.使用條件：戶內、戶外；溫度：-10℃∽+40℃；濕度：≤85%RH

    8.電源：交流50 Hz，220V ±5%
