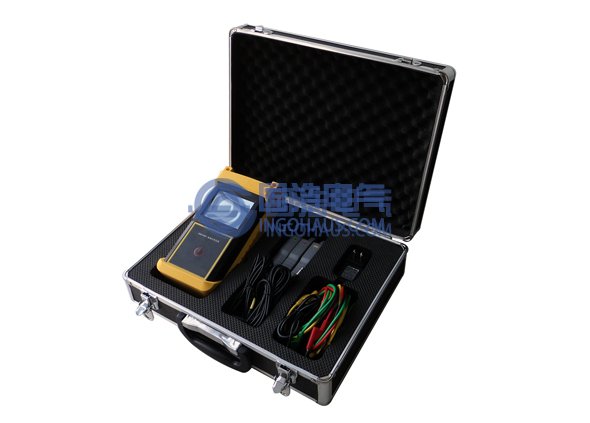

本數字雙鉗相位伏安表除了能夠直接測量交流電壓值、交流電流值、兩電壓之間、兩電流之間及電壓、電流之間的相位和工頻頻率外，還具有其他測量判斷功能。



    1: 感性電路、容性電路的判定



    將被測電路的電壓從U1端輸入、電流經卡鉗（鉗型電流互感器）從I2插孔輸入，測量其相位。若測得相位小于90°，則電路為感性；若測得的相位大于270°，則電路為容性。



    2:三相電壓相序的測量



    將UAB（或UAO）電壓從U1端輸入，UBC（或UBO）電壓從U2端輸入，測量其相位角Φ。若Φ=120°，則為正相序；若Φ=240°，則為負相序。



    3:檢查變壓器的接線組別



    我國電力變壓器采用Y/YO-12，YO/Δ-11，Y/Δ-11三種接線組別。當采用Y/YO-12接法時，UAB與Uab同相，測量其相位角為0°或360°；當采用YO/Δ-11或Y/Δ-11接法時，Uab與UAB間相位角為30°，即Uab超前UAB相位30°（腳標A、B表示高壓繞組端，a、b表示低壓繞組端；O表示有中線聯接）。



    4 三相二元件有功電能表接線正確性判斷



    考慮到電流的進出和三相電壓相序、七條入線有48種組合；這48種中只有兩種是正確的，其余46種是錯誤的。使用本儀表能方便的讀測相位關系，判斷出兩種正確的接線，即測取UAB與IA相位角等于Φ1，UCB與IC相位角等于Φ2，Φ1-Φ2=±300°。



    5 估計判斷電能表運行的快慢



    在現場，根據公式：T=3600n/NP（秒），計算理論時間，測定運行中的電能表是快還是慢。



    式中P為測定時加于電能表的功率（kW），P=UICOSΦ；



    N為電能表的常數（轉/kWh）：



    n為計算理論時間所取的轉數；



    T為理論時間。



    電能表快慢由T-t確定。t為電能表轉n轉時，實際所用的時間。



    2產品特性



    （1）、結構精巧，使用方便



    手持式結構；



    在10mA-10A電流范圍內，3V-500V電壓范圍內測量相位時不用斷開電路和更換量限；



    顯示器采用了高反差液晶顯示屏，字高達25mm，屏幕角度可自由轉換約70°，以獲得最佳視覺效果；



    開關功能及布局合理，轉動開關即可讀出被測電壓、電流及其相位。



    （2）、分辨率高



    采用最新型專利電流鉗，電流分辯率達0.1mA；電壓分辯率0.1V。



    （3）、低功耗



    該相位表微功耗設計，且具有電池電壓檢測功能。
