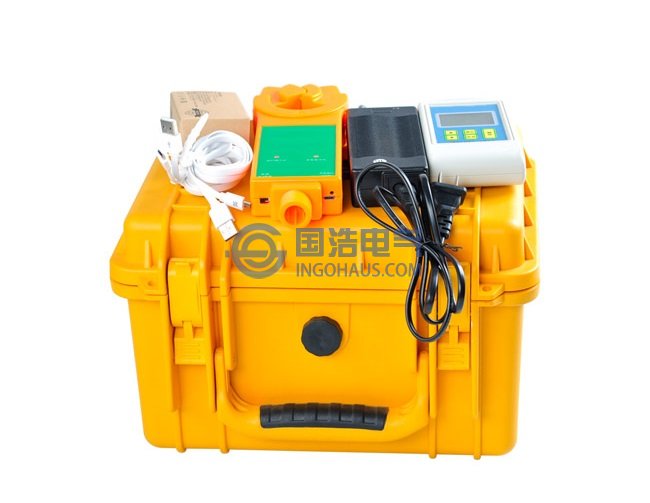

GHJD200配電網單相接地故障定位儀 點擊查看產品詳情

    架空線小電流接地故障定位儀的技術特點



    架空線小電流接地故障定位儀適用于小電流接地系統架空線路，在線路發生單相接地故障而停運后，可用本設備對接地點進行定位。架空線小電流接地故障定位儀是一套便攜設備，可進行多條線路的故障定位。整套設備由發射機、傳感器、接收機組成。 在故障線路停運后，由發射機向線路施加超低頻高壓信號使故障重現，在線路沿途用絕緣桿將傳感器掛在線路上檢測信號，并通過無線通訊向地面上的接收機傳輸數據，接收機顯示測量結果。在故障點前，電流持續存在，故障點后，電流消失。可先進行粗略分段，再定點，從而快速確定故障位置。



    架空線小電流接地故障定位儀功能特點：



    1.適用于小電流接地系統配電網，檢測架空線路的單相金屬性接地、經電弧接地、經過渡電阻接地等多種故障。



    2.在線路停運后進行定位，特別適用于有電纜分支的故障線路。



    3.施加高壓信號使故障重現，恒流信號穩定，易于檢測。



    4.超低頻信號避免系統電容影響，能對高阻值故障進行定位。



    5.發射機安全特性：高壓啟動閉鎖功能、允許短路輸出。



    6.傳感器使用高靈敏度傳感器，開口設計，無需閉合，方便在線路上掛接。



    7.傳感器和接收機無線信號傳輸，安全可靠。



    8.發射機可使用市電、發電機或汽車逆變器供電，傳感器和接收機干電池供電。



    9.發射機體積小，重量輕；傳感器為體積重量小化設計，方便沿線掛接；接收機手持式設計。



    10.接收機采用大屏幕液晶顯示器，顯示線路電流波形和電流值。



    架空線小電流接地故障定位儀技術指標：



    1.定位精度：0.2米。



    2.發射機輸出特性：



    a）開路電壓8kV（相當于10kV線路的相電壓峰值，可根據用戶要求整定）；



    b）短路電流15mA；



    c）輸出頻率1Hz。



    3.傳感器與接收機的無線通訊距離：不小于30m。



    4.發射機電源：AC 220V市電，可用發電機，汽車逆變器（輸出功率≥180W）。



    5.發射機功率：功率900W。



    6.傳感器電源：3節5號堿性干電池。



    7.接收機電源：5節5號堿性干電池。



    8.體積：發射機350×210×300mm；傳感器180×100×35mm；接收機205 ×100×35mm



    9.質量：發射機12kg；傳感器0.45kg；接收機0.45 kg



    10.使用條件：溫度：-10℃~40℃，濕度5~90％RH，海拔<4500m。
