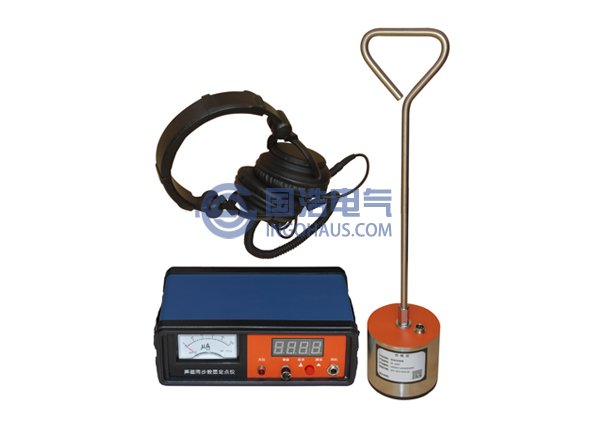

本文簡單和大家分享下GHDD100聲磁同步定點儀操作使用方法：
1．精確定點
在沖擊高壓發射器對故障電纜作高壓沖擊時 (沖擊高壓幅度要足夠高，以保證故障點充分擊穿放電)，將拾音傳感器探頭放置在電纜路徑(或故障電纜本體)上方，撥動電源開關，接通電源，定點儀置“定點”擋。一方面通過耳機監聽地震波，另一方面觀察距離顯示屏,還可通過磁表頭觀察磁信號的強弱。在未聽到地震波時(測聽點距故障點太遠)，每沖擊放電一次，距離顯示屏計數并刷新一次，每次顯示滿量500.0米，在電纜上方沿路徑不斷移動傳感探頭，直至聽到故障點的地震波聲音（此時表明距故障點不遠了）。當聽到的地震波聲音足夠強時，距離顯示屏將顯示故障距離數。此時便可將傳感器探頭直接按數顯距離數放在相應處。在該處前后移動探頭，找到數顯值最小處，此處即為故障精確位置。且此數顯值也是電纜的當?shù)卮笾侣裨O深度（此時耳機中聲音應是最大，而且每次聽到的聲音均與數顯的刷新顯示同步）。
2．尋測電纜路徑
此時在欲測電纜始端加入15kHz調幅路徑信號源，在儀器后側的輸入端口插入15kHz探棒，并垂直于地面，定點儀置“路徑”檔，用耳機監聽 15kHz斷續波的聲音,且觀察磁表頭磁信號的強弱。當探棒移到電纜正上方時聲音最小，磁表頭擺動幅度最小,探棒下方即為埋設的電纜,當探棒偏離電纜正上方時聲音最大，磁表頭擺動幅度最大。沿埋設方向探出的每個最小聲音點的連線即為該電纜的精確埋設路徑。
3．測試電纜埋設深度
在測到電纜的路徑時，將探棒頭垂直緊貼地面上的聲音最小點使探棒沿電纜路徑傾斜45度（此時聲音變大），然后再沿電纜路徑垂直方向平行移動探棒，同時用耳機監聽聲音，當再次聽到最小的聲音時，探棒在地面上移動的距離即為電纜的埋設深度。
