下面以110kV某變電站的GIS交流耐壓試驗來對變頻式串聯諧振技術的應用進行說明。

1. 試驗目的

本試驗的目的是在110kV某變電站的110kV GIS設備經過運輸、安裝過程后，對其絕緣狀況進行檢查，驗證其是否可以投運。在常規試驗合格后，方可進行交流耐壓試驗。

2. 試品主要技術參數

型號：LWG2-126；額定電壓:126kV；
額定電流：2000A；額定短路開斷電流：31.5kA；
斷路器氣室SF6額定壓力：0.5 MPa；
出廠年月：2015年3月；
制造廠：西安高壓開關廠。

3. 試驗程序

1)交流耐壓試驗電壓值
此次試驗為老練試驗和交流耐壓試驗結合，交流耐壓試驗值為出廠試驗值230kV的80%，即184kV，耐受時間為1min。
2)試驗工況
對被試GIS進行相對地交流耐壓試驗。試驗時三相分別進行耐壓試驗，非被試相應可靠接地。
3)升壓過程(含老練程序)

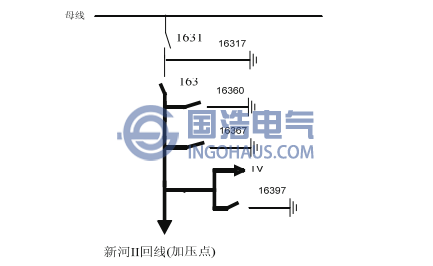

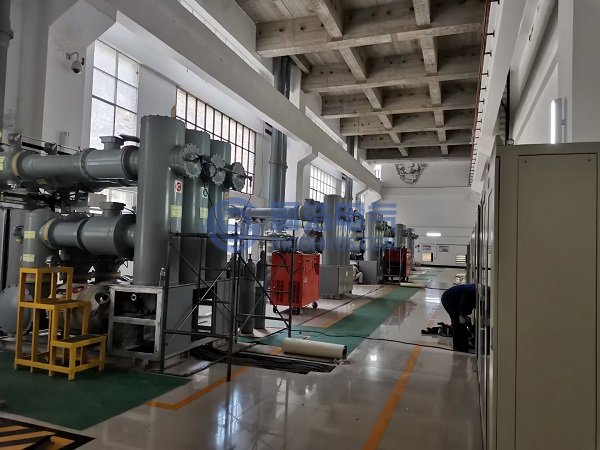

交流耐壓試驗在額定SF6氣體壓力下進行，在1.15倍額定相電壓下帶TV老練5min；然后斷開TV，在1.0倍額定相電壓下老練5min；然后升壓至80%試驗電壓老練3min；最后上升到最終耐受電壓耐受1min。全過程中無閃絡、擊穿，則試驗通過。圖1為加壓程序結果，圖2和圖3為試驗回路不意圖。 4)試驗采用申聯諧振試驗裝置，利用串諧設備的電抗器與電容器及試品電容構成諧振回路，諧振頻率由諧振回路的電感和電容量確定，但應保證試驗頻率在廠家所要求的50Hz-300Hz范圍之內，并通過所匹配的電容器使諧振頻率盡可能接近50Hz。試驗時在低電壓下調節頻率接使之近諧振點，然后按試驗程序進行升壓，試驗接線如圖4所示。
變頻柜：RS400；T：中間變壓器；L：補償電抗器；C1：補償電容器；C2：分壓電容器；CX：被試品

4.試驗結果判斷

相別	耐壓前絕緣電阻(GΩ)	耐壓后絕緣電阻(GΩ)	試驗頻率(Hz)	耐受電壓(kV)	耐受時間	結論
A	220	202	187.59	184	1	通過
B	538	525	189.17	184	1	通過
C	476	454	186.07	184	1	通過

在耐壓試驗全過程中無閃絡、擊穿現象發生，耐壓試驗前后的絕緣電阻無明顯變化證明試驗通過。

5. 危險點分析和預控措施

危險點分析	預控措施
作業人員進入作業現場不戴安全帽	進入試驗現場，試驗人員必須正確佩戴
高壓試驗區不設安全圍欄，會使非試驗人員誤入試驗場地，造成觸電	試驗區應裝設專用遮欄或圍欄，應向外懸掛“莊步，高壓危險!”的標不牌，并有專人監護，嚴禁非試驗人員進入試驗場地
加壓時無人監護，升壓過程不呼唱，可能會造成誤加壓或非試驗人員誤入試驗區，造成人員觸電或設備損壞	試驗過程應派專人監護，升壓時進行呼唱，試驗人員在試驗過程中注意力應高度集中，防止異常情況的發生。當出現異常情況時，應立即停止試驗，查明原因后，方可繼續試驗
登高作業可能會發生高空墜落和設備損壞	工作中如需使用登高工具時，應做好防止設備損壞和人員高空摔跌的安全措施
試驗設備組裝中的安全監督	在高空作業必須戴安全帶，工具不得拋擲

變頻式申聯諧振試驗裝置體積尺寸小、質量輕、品質因數高，可帶電磁式電壓互感器且試驗無“試驗死區”，同時諧振裝置具有組合方式靈活，對試品的破壞性小等優點。
