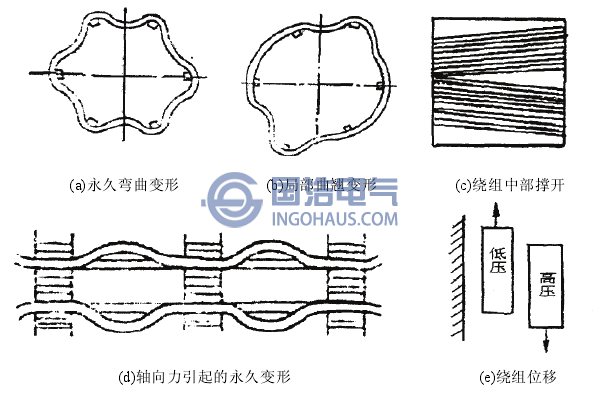

電力變壓器繞組變形使之在電動力或機械力的作用下，繞組的尺寸或形狀發生不可逆的變化。具體而言，繞組變形的主要形式有以下幾種：

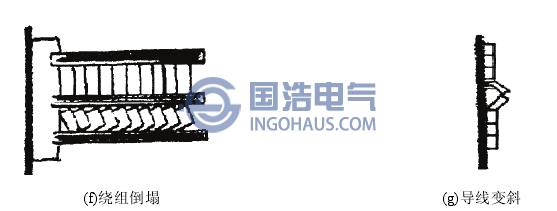

而發生突然短路時，縱向電動力則很可能會引起圖中c、d、e類型的繞組損壞，因為餅式繞組沿圓周由鴿尾墊塊支撐，當縱向電動力過大時，兩墊塊間導線作為受壓力的梁就因彎矩過大而發生永久變形，如圖中d所示，這種變形通常是圓周對稱的。同時，縱向電動力還可以使繞組縱向發生位移，如一個繞組中部某處撐開或一個繞組整個向上提升，如圖中c和e所示。這種損壞，往往是繞組制造或裝配不良，高低壓繞組原始狀態由位移而引起安匝不平衡所致。同時，在繞組端部的形變主要是由縱向漏磁的縱向和橫向分量產生的橫向和縱向電動力綜合作用所引起。在繞組中部主要是由縱向磁場的縱向分量所產生的橫向電動力和橫向磁場所產生的縱向電動力所引起。主要損壞現象為繞組發生扭轉，端部出頭沿圓周位移，繞組導線歪斜甚至倒塌，如圖中f和g所示。
