概述
低壓脈沖法(Low Voltage Impulse)簡稱為LVI法。LVI法是將一比較穩定的低壓脈沖電壓信號施加于被試變壓器的一端，同時記錄該端和其它端上的電壓波形，則響應信號在變壓器繞組變形前后的變化反映出繞組變形的信息。
1966年，波蘭的Lech和Tyminski提出了低壓脈沖(LVI)法確定變壓器是否通過了短路實驗。關于LVI法在實用中可能遇到的問題及其可能解決的方法，E.J.Rogers，A.Drobiahevakiy等人分別在1972年，1993年作了一定的研究。
這種方法的主要用途是確定變壓器是否通過短路實驗，現在已經被列入IEC和IEEE電力變壓器短路實驗導則和測試標準。當時由于受電子技術、計算機技術的限制，這一方法的進一步發展受到了限制。進入80年代以來，由于數字測量技術、計算機技術的大規模使用，為這一方法帶來了活力。國外像俄羅斯、荷蘭等國在這方面都作了若干有益的工作。
對于低壓脈沖法，我國尚沒有開展過這方面的研究工作。隨著電子技術領域的日新月異，數據采集技術及數字信號處理技術的發展，很有必要在新的技術條件下對這種方法進行研究和探索。將新技術引入到低壓脈沖法診斷變壓器繞組變形的領域中，組建低壓脈沖法變壓器繞組變形測試系統，開展利用這種方法進行繞組變形測試的理論和實驗研究是非常必要的。
診斷原理
根據電工理論，一個無源、線性、單端輸入、單端輸出網絡特性，可以用傳遞函數H(jw)或h(t)陰來描述。當頻率超過1kHz時，變壓器的鐵心基本上不起作用，可以認為變壓器是一個由線性電阻、電感、電容阻成的網絡，如圖所示。

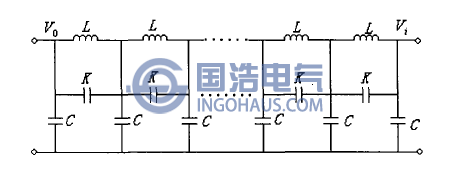

單相變壓器的簡化等效電路
從圖可以看出，變壓器的等效電路實際上是一無源線性、單端輸入、單端輸出的網絡。當變壓器發生了餅間相對位移等變形情況時，變壓器繞組等效電路中的單位長度內分布參數L、K、C將發生改變，隨著網絡參數的改變，其頻響特性也隨之改變。從中可以看出：變壓器繞組變形是通過比較變壓器繞組的頻響特性來診斷的。
在被試變壓器的一端施加比較穩定的低壓脈沖電壓信號，并且同時記錄該端和其它端點上的電壓波形。當變壓器繞組發生變形時，響應的波形就會發生變化，這樣就可以對變壓器的繞組狀態進行判斷。
